产品简介

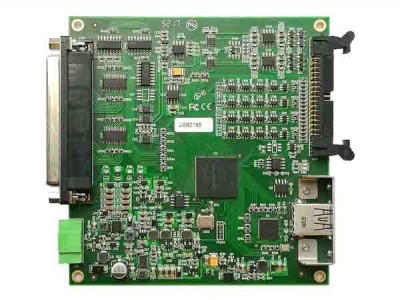

USB2185/2185A 是一款多功能数据采集卡。该板卡提供 32 RSE / NRSE 通道， 16 通道 DIFF 模拟量输入；4 通道模拟量同步输出（USB2185A 不支持 AO 功能）；16 路可编程 I/O；1 路计数器。 主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
指标参数
|
模拟量输入 |
通道数 |
32通道（RSE、NRSE）、16通道（DIFF） |
|
ADC分辨率 |
16位(Bit) |
|
|
采集速率高达 |
500Ksps |
|
|
AD量程 |
±10V、±5V、±2V、±1V |
|
|
校准方式 |
软件自动校准 |
|
|
通道扫描方式 |
异步循环扫描 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
16K 点FIFO |
|
|
触发源 |
软件强制触发、通道模拟量触发、外部数字量触发 |
|
|
模拟量输出 （USB2185A不支持） |
通道数 |
4路 |
|
精度 |
16位 |
|
|
采样范围 |
±10V |
|
|
采样速率 |
每通道高达100Ksps |
|
|
存储器深度 |
4K字（点）FIFO存储器 |
|
|
通道输出模式 |
同步输出 |
|
|
生成模式 |
单点（按需）采样 |
|
|
CTR计数器 |
通道数 |
1路加法计数器 |
|
计数器位数 |
32位 |
|
|
DI\O |
通道数 |
16路（Port0 8路，Port1 8路） |
|
电气标准 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向与状态 |
、有限点采样、连续采样|
模拟量输入 |
通道数 |
32通道（RSE、NRSE）、16通道（DIFF） |
|
ADC分辨率 |
16位(Bit) |
|
|
采集速率高达 |
500Ksps |
|
|
AD量程 |
±10V、±5V、±2V、±1V |
|
|
校准方式 |
软件自动校准 |
|
|
通道扫描方式 |
异步循环扫描 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
16K 点FIFO |
|
|
触发源 |
软件强制触发、通道模拟量触发、外部数字量触发 |
|
|
模拟量输出 （USB2185A不支持） |
通道数 |
4路 |
|
精度 |
16位 |
|
|
采样范围 |
±10V |
|
|
采样速率 |
每通道高达100Ksps |
|
|
存储器深度 |
4K字（点）FIFO存储器 |
|
|
通道输出模式 |
同步输出 |
|
|
生成模式 |
单点（按需）采样 |
|
|
CTR计数器 |
通道数 |
1路加法计数器 |
|
计数器位数 |
32位 |
|
|
DI\O |
通道数 |
16路（Port0 8路，Port1 8路） |
|
电气标准 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向与状态 |
