模块概述

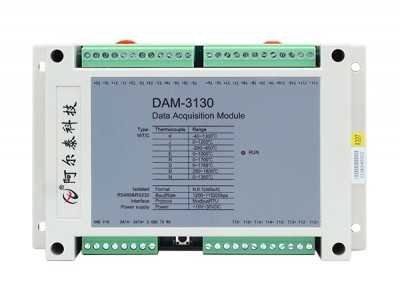

DAM-3130 为 16 路差分热电偶输入模块，16 位 AD，模拟量输入隔离，支持 RS485 和 RS232 两种 通讯接口，带有标准 Mo*usRTU 协议。配备良好的人机交互界面，使用方便，性能稳定。
指标参数
|
模拟量输入 |
||
|
输入通道 |
16路差分模拟量输入 |
|
|
输入类型 |
热电偶 |
|
|
采集量程 |
K型热电偶 |
-40-1300℃ |
|
J型热电偶 |
0~1200℃ |
|
|
T型热电偶 |
-200~400℃ |
|
|
E型热电偶 |
0~1000℃ |
|
|
R型热电偶 |
0~1700℃ |
|
|
S型热电偶 |
0~1768℃ |
|
|
B型热电偶 |
250~1800℃ |
|
|
N型热电偶 |
0~1300℃ |
|
|
采样速率注1 |
总通道24SPS 每通道=24SPS / （使能通道数+1）注2 |
|
|
分辨率 |
16位，内部ADC采用24位芯片。 |
|
|
采集精度 |
±0.1% |
|
|
隔离电压 |
1500VDC |
|
|
量程设置 |
所有通道共用一个量程 |
|
|
通道断耦 |
具有断耦检测功能，可通过Mo*us寄存器读数断耦状态 |
|
|
其他 |
||
|
通讯接口 |
RS485和RS232 |
|
|
波特率 |
1200~115200bps |
|
|
数据通讯速率注3 |
180次/秒（单模块，115200bps下） 24次/秒（单模块，9600bps下） 3次/秒（单模块，1200bps下） |
|
|
看门狗 |
软件看门狗 |
|
|
供电电压 |
+10V～30VDC |
|
|
电源保护 |
电源反向保护 |
|
|
功耗 |
额定值1.5W @ 24VDC |
|
|
操作温度 |
-10℃～＋70℃ |
|
|
存储温度 |
-20℃～＋85℃ |
|
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
