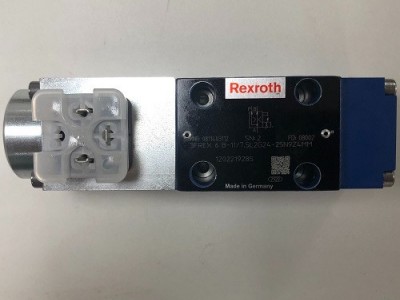

没有位置反馈功能的比例流量控制阀
型号 3(2)FREX
通径 (NG) 6，10
设备系列 1X
好大工作压力 250 bar
额定体积流量 Qnom 7,5...60 /min
特征
- 直动式流量控制阀 NG6 和 NG10
液路接口的配置可决定二通或者三通功能(残余液流通过接口 P 流动，第 3 个油口)“NO”符号 (常开) 仅可实现二通功能可通过线圈电流进行调节，参见特性曲线,技术参数和所选用的电子控制单元电磁铁类型 Imax = 2,5 A
用于阀板安装，NG6 安装孔符合ISO 4401-03-02-0-05NG10 符合ISO 4401-05-04-0-05
安装板根据产品目录，NG6 RC 45053,NG10 RC 45055 (单独订购)
符合 DIN 43650-AM2 标准的线缆插座，包括在供货范围内
具有斜坡功能和阀控制功能的外部电子控制单元(单独订购)，型号/结构型式如下
·插头，额定值 0...+10 V 或者 4...20 mA,RC 30264·模块，额定值 0...+10 V,RC 30222·欧标插卡，设定值 0...+10 V,RC 30109
0811403118 流量控制阀
2FREX6B-1X/7,5L1G24-25N9Z4MM-254
0811403119 流量控制阀
2FREX6B-1X/35L1G24-25N9Z4MM-254
0811403123 流量控制阀
2FREX6B-1X/15L1G24-25N9Z4MM
0811403136 流量控制阀
2FREZ6B-1X/35L1G24-27Z4MM-257
