针对 EMC 的环境兼容性声明 1)，1/2气候和机械负载1）（1995 年 8 月 30 日颁发的 EMVG 指令以
及指令 89/336/EEC）
产品系列 产品类型

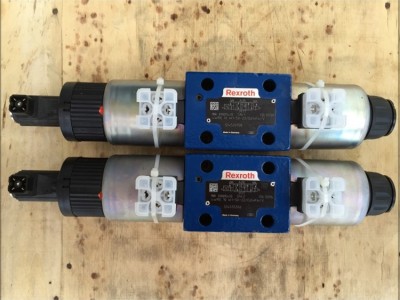

带集成电子元件和位置控制的比例方向阀 4WREE 6-2X/…
4WREE10-2X/...
不同电气型号的产品类型 数据表
4WREE 6…-2X/G24K31/A1V RC 29 061
4WREE 6…-2X/G24K31/F1V
4WREE10...-2X/G24K31/A1V
4WREE10...-2X/G24K31/F1V产品系列说明：
6 通径和 10 通径直动式比例方向阀，带集成的阀电子元件和位
控阀芯。控制电子元件（VT 13080 和 VT 13081 类型）集成
在阀上。
以上所列产品符合以下基本标准：
1. EMC（电磁兼容性）
prEN 50082-2:1994 （VDE 0839 第 82-2 部分） 普通标准 抗干扰性
prEN 61000-4-2:1994
IEC 1000-4-2
VDE 0847-4-2 ESD（静电放电） 空气放电：
严重程度 2/评估标准 1
严重程度 4/评估标准 2
接触放电：
严重程度 2/评估标准 1
严重程度 4/评估标准 2
prEN 61000-4-4:1994
IEC 1000-4-4
VDE 0847-4-4 脉冲（瞬态干扰） 电源电压：
严重程度 4/评估标准 2
数据线路直至：
严重程度 2/评估标准 1
严重程度 4/评估标准 2
测量设置符合 prEN 61000-4-2 和 prEN 61000-4-4
EN 50081-1:1992 （VDE 0839 第 81-1 部分） 干扰辐射
EN 55022:1994 VDE 0878 第 22 部分 无线电干扰辐射取决于设置和布线
如果阀门连接正确，布线符合数据表（参阅上表），则设置符合 EMC 标准 EN 50081-1 和 prEN
50082-2 要求的条件
2. 气候
EN 60068-2 环境审计
EN 60068-2-1:1994 低温测试 –20 °C 下 2 个周期，持续 2 小时
EN 60068-2-2:1993 干热测试 +60 °C 下 2 个周期，持续 2 小时
EN 60068-2-1:1994 存储温度 –20 °C，持续 16 小时
EN 60068-2-2:1993 +80 °C，持续 16 小时
IEC 68-2-14:1986 温度变化 2 个周期
–20 °C 到 +60 °C，在好低/好高温度下
持续 3 小时
IEC 68-2-30:1986 湿热，循环 型号 2
+25 °C 到 +55 °C，
93 % 到 97 % 相对湿度，
2 个周期，各 24 小时
在三个彼此垂直的轴上进行的振动测试
prEN 60068-2-6:1995 正弦测试 10 个周期，
5 到 2000 到 5 Hz，对数频率变化速度
为 1 octave/min，
5 到 57 Hz，振幅 1.5 mm (p-p)，
57 到 2000 Hz，振幅 10 g，共振频率
下持续 30 分钟
IEC 68-2-36:1973 随机测试 20 到 2000 Hz，振幅 0.05 g2 / Hz
(10 g RMS)，测试时间为每轴 30 分钟
EN 60068-2-27:1993 冲击测试 每轴正/负方向上半正弦 15 g / 11 ms，
总计 18 次单个冲击
1) 仅用于 6 通径阀测试
3. 机械负载 1)
