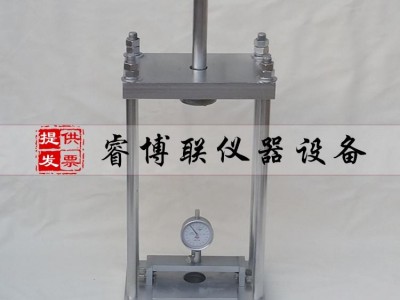

混凝土钢筋握裹力测定仪 钢筋握裹力试验装置 钢筋握裹力 钢筋抗拔仪
一、适用范围：
混凝土钢筋握裹力测定仪适用于比较不同混凝土与相同钢筋间握裹力大小的试验，该装置与30吨/60吨/100吨多功能试验机配合使用，用于测混凝土握裹力定混凝土抵抗钢筋滑移能力的强度，符合GB/T50081-2002《普通混凝土力学性能试验方法标准》、SD105-82《水工混凝土试验规程》。该仪器执行Z新标准选用智能仪表，全程采用电脑信息采集处理器完成整个生产实验过程。
二、混凝土钢筋握裹力测定仪技术参数：
1、试件尺寸：150×150×150mm
2、千分表：0～1±0.001 mm
3、外形尺寸：589×250×150mm
4、重量：24Kg
三、基本原理：
本试验用拔出法进行，钢筋在拔出过程中，握裹应力的分布如图1所示，设钢筋截面周长为L，钢筋埋入深度为a，荷重为p，混凝土与钢筋之间单混凝土握裹力位面积上的握裹力系假定为均匀分布，并按下式计算： rn=p/L·a 混凝土握裹力当用螺纹钢筋时，截面周长按外径计算。 螺纹钢筋与混凝土的拔出试验，在试验时，拔出混凝土是先纵向开裂，或钢筋先达到屈服，故得不到极限握裹强度。本试验选取钢筋与混凝土在自由端相对滑动0.01mm，0.05mm及0.10mm时相对的几个握裹力的平均值作为握裹强度。至于光圆钢筋与混凝土，则往往是钢筋从混凝土中拔出，这中情况下，可以测得极限握裹强度。
