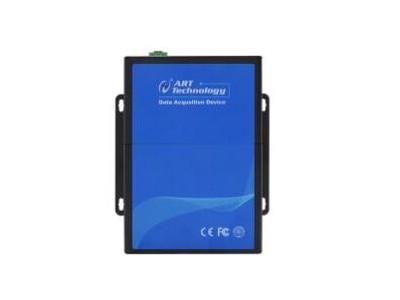

产品概述
USB5632具有USB/以太网 双口通讯
64路模拟量输入，4路模拟量输出，8路数字量输入输出，16路PFI，2路32位多功能计数器。
产品参数
|
总线类型 |
USB 2.0或以太网 |
|
|
连接器可选 |
USB5632-D为采集卡本身自带端子版本 USB5632-V为采集卡带68芯插头引出版本 |
|
|
AD模拟量输入 |
ADC分辨率 |
16位(Bit) |
|
输入通道 |
64路单端、32路差分 |
|
|
输入量程 |
±10V、±5V、±2.5V、0～10V 、0～5V |
|
|
采样方式 |
异步采样 |
|
|
校准方式 |
软件自动校准 |
|
|
采样率 |
单通道：采样频率高达250 KSps 多通道：各通道采样频率高达=250 KSps / 设置的采样通道总数 |
|
|
存储器深度 |
8K字（点）FIFO存储器 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
程控增益 |
1倍、2倍、4倍、8倍 |
|
|
时钟源 |
内时钟、外时钟 |
|
|
DA模拟量输出 |
输出通道 |
4路 |
|
转换精度 |
16位 |
|
|
采样方式 |
同步输出 |
|
|
输出量程 |
0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V |
|
|
转换速率 |
单通道高达1MSps，多通道高达500KSps |
|
|
存储器深度 |
8K字（点）FIFO存储器 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
数字量输入输出/PFI |
通道数 |
共24路； 8路DIO（P0.<0..7>）， 16路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
|
电气标准 |
TTL兼容 |
|
|
方向控制 |
可独立配置为输入或输出 |
|
|
单通道驱动能力 |
24mA |
|
|
计数器 |
通道数 |
2路 |
|
分辨率 |
32 bits |
|
|
时钟输入频率 |
高达2MHz |
|
|
电气标准 |
CMOS兼容 |
|
