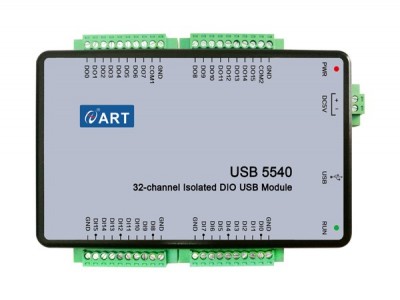

USB5540为16路隔离数字量输入、16路隔离数字量输出模块，通讯接口为USB接口，兼容USB1.1/2.0协议，操作简便易用。它具有独特的电路设计和完整数据采集与控制功能。
指标参数
|
隔离数字量输入 |
输入通道数量 |
16路 |
|
中断输入通道数量 |
2路（DI0,DI8） |
|
|
隔离电压 |
2500VDC |
|
|
光耦隔离响应时间 |
25us |
|
|
输入电压范围 |
干接点：逻辑0：短接 逻辑1：悬空 湿接点：逻辑0：2Vdc max 逻辑1:5V~60Vdc |
|
|
隔离数字量输出 |
输出通道数量 |
16路 |
|
输出类型 |
集电极开路输出（NPN） |
|
|
隔离电压 |
2500VDC |
|
|
光耦隔离响应时间 |
25us |
|
|
输出电压 |
5-40VDC |
|
|
输出电流 |
每通道高达100mA，总通道高达1A |
|
|
隔离计数器 |
通道数 |
2个（DI7,DI15） |
|
分辨率 |
32位 |
|
|
计数时钟范围 |
0-1Mhz |
|
|
频率测量范围 |
0.1hz-1Mhz |
|
|
隔离电压 |
2500VDC |
|
|
其他 |
通信接口 |
USB1.1/2.0 |
|
IO连接器 |
3.5间距10芯绿色端子X4 |
|
|
电源接口 |
可直接通过USB供电，或者通过DC5V接口供电， 电压范围5V±0.5V |
|
|
电源功耗 |
额定：5V@200mA max：5V@350mA |
|
|
操作温度 |
0~60度 |
|
|
存储温度 |
-20~70度 |
|
|
存储湿度 |
5%~95% |
|
|
尺寸 |
130 X 80 X 24.5 mm(不带支架情况) |
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
