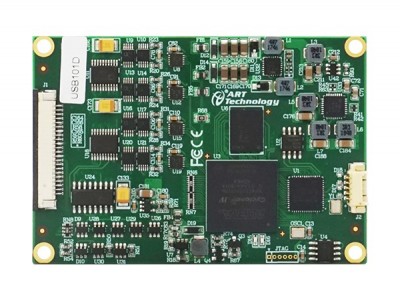

USB101D是一款超小尺寸的AD同步采集卡。该板卡提供4路差分模拟量输入，16位ADC采样精度，灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量。本板卡的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
指标参数
|
AD模拟量输入 |
ADC分辨率 |
16位(Bit) |
|
|
输入通道 |
4路差分 |
||
|
输入量程 |
±10V |
||
|
过压保护 |
±12V |
||
|
校准方式 |
软件自动校准 |
||
|
采样率 |
高达1MS/s |
||
|
采样方式 |
同步采样 |
||
|
采样模式 |
连续采样、触发采样、有限采样 |
||
|
耦合方式 |
直流耦合 |
||
|
触发模式 |
中间触发、后触发、预触发、硬件延时触发 |
||
|
触发源 |
软件触发、DTR触发 |
||
|
触发方向 |
下降沿触发、上升沿触发、上下边沿触发 |
||
|
DTR输入范围 |
标准TTL电平 |
||
|
程控增益 |
1、10、100、1000倍 |
||
|
输入阻抗 |
10MΩ |
||
|
非线性误差 |
±4LSB(max) |
||
|
增益误差 |
10 ppm/°C(G = 8) |
||
|
外时钟输入范围 |
<= 1MHz，TTL电平信号 |
||
|
数据读取与存储 |
通道切换方式 |
4通道4芯片独立工作 |
|
|
数据读取方式 |
USB 2.0 |
||
|
采样模式 |
有限采样 |
连续采样、连续触发采样 |
|
|
存储器深度 |
64M字 DDR2存储器 |
16K字FIFO |
|
|
每通道存储深度 |
8M字（点） |
|
|
|
板卡尺寸 |
80.14mm(长)×55.07mm(宽) |
||
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
