产品简介

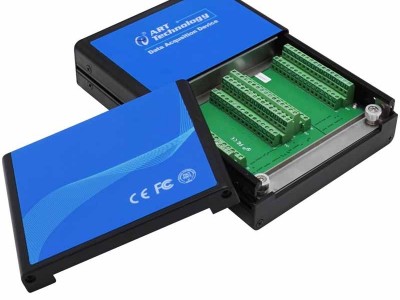

USB5631 是一款多功能数据采集卡。该板卡提供 32 路模拟量单端输入或 16 路差分输入，2 路 模拟量输出，8 路数字量输入输出，8 路 PFI，1 路 32 位多功能计数器。本板卡的主要应用场合为： 电子产品质量检测、信号采集、过程控制、伺服控制。
指标参数
|
总线类型 |
USB 2.0或以太网 |
|
|
连接器可选 |
USB5631-D为采集卡本身自带端子版本 USB5631-V为采集卡带68芯插头引出版本 |
|
|
AD模拟量输入 |
ADC分辨率 |
16位(Bit) |
|
输入通道 |
32路单端、16路差分 |
|
|
输入量程 |
±10V、±5V、±2.5V、0～10V 、0～5V |
|
|
采样方式 |
异步采样 |
|
|
校准方式 |
软件自动校准 |
|
|
采样率 |
单通道：采样频率高达500 KSps 多通道：各通道采样频率高达=500 KSps / 设置的采样通道总数 |
|
|
存储器深度 |
8K字（点）FIFO存储器 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
程控增益 |
1倍、2倍、4倍、8倍 |
|
|
时钟源 |
内时钟、外时钟 |
|
|
DA模拟量输出 |
输出通道 |
2路 |
|
转换精度 |
16位
|
|
|
采样方式 |
同步输出 |
|
|
输出量程 |
0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V |
|
|
转换速率 |
单通道高达1MSps，多通道高达500KSps |
|
|
存储器深度 |
8K字（点）FIFO存储器 |
|
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|
|
触发源 |
软件强制触发、模拟触发、数字触发 |
|
|
数字量输入输出/PFI |
通道数 |
共16路； 8路DIO（P0.<0..7>）， 8路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
|
电气标准 |
TTL兼容 |
|
|
方向控制 |
可独立配置为输入或输出 |
|
|
单通道驱动能力 |
24mA |
|
|
计数器 |
通道数 |
1路 |
|
分辨率 |
32 bits |
|
|
时钟输入频率 |
高达2MHz |
|
|
电气标准 |
CMOS兼容 |
|
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
