产品概述

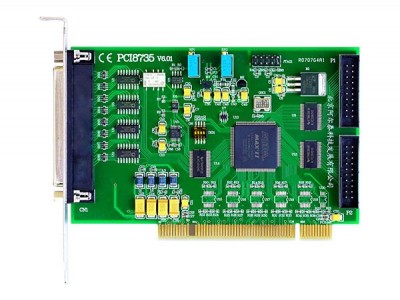

本卡是一种基于 PCI 总线的数据采集卡，500KS/s 12位 32路模拟量输入；带DIO功能
可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插 槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过 程监控系统。它的主要应用场合为：
电子产品质量检测
信号采集
过程控制
伺服控制
指标参数
|
模拟量输入 |
通道数 |
单端32路/差分16路 |
|
精度 |
12位 |
|
|
采样频率 |
500KHz |
|
|
通道切换方式 |
首末通道顺序切换 |
|
|
AD量程 |
±10V，±5V，±2.5V，0～10V |
|
|
程控增益 |
1、2、4、8倍（默认）或1、2、5、10倍 或1、10、100、1000倍 |
|
|
模拟输入阻抗 |
10MΩ |
|
|
数字量 |
输入 |
16路 高电平的低电压；2V 低电平的高电压：0.8V |
|
输出 |
16路 高电平的低电压；2.4V 低电平的高电压：0.5V 上电输出：低电平 |
|
|
电气标准 |
DI：TTL兼容 DO：TTL兼容 |
产品配件
1. 37针壳：1套
2. 20P 2.54压线头：2个
3. 产品光盘：1张
4. 保修卡：1张
5. 合格证：1张
