产品简介

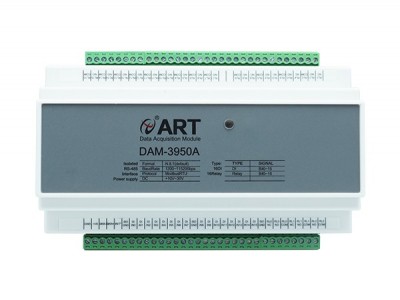

DAM-3950A为16路隔离数字量输入，8路C型+8路A型信号继电器输出模块，RS485通讯接口，带有标.准Mo*usRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
指标参数
|
模拟量输入 |
|
|
输入通道 |
16路单端数字量输入（干接点或湿接点共阴极） |
|
数字量输入电压 |
干接点：逻辑电平0：接地 逻辑电平1：开路或悬空 湿接点：逻辑电平0：0~+3V（） 逻辑电平1：+5V～+30V 注意：悬空和湿接点高电平状态相同。 |
|
工作模式 |
DI输入，低到高锁存，高到低锁存，计数器，频率测量 |
|
支持计数器功能 |
32位 |
|
计数器/频率输入范围 |
0~400Hz |
|
其他 |
支持DI反向功能，支持信号滤波功能 |
|
数字量输出 |
|
|
通道 |
16路信号继电器，其中8路C型继电器（常开+常闭接点）， 8路A型继电器（常开接点） |
|
额定控制容量(电阻负载)注1 |
2A, 30V DC |
|
触点允许电流(电阻负载) |
2A |
|
触点切换电压(电阻负载)注2 |
220V AC或者220V DC |
|
小适用负载(电阻负载) |
100μA 100mV DC |
|
继电器断开时间 |
4ms（） |
|
继电器接通时间 |
4ms（） |
|
机械寿命 |
1亿次以上(通断频率180次/分) |
|
电气寿命 |
10万次以上(2A 30V DC电阻负载下)、50万次以上 (1A 30V DC电阻负载下)(通断频率20次/分) |
|
工作模式 |
DO输出，低到高延时输出，高到低延时输出，脉冲输出 |
|
其他 |
|
|
通讯接口 |
RS485 |
|
RS485传输速率注3 |
180次/秒（单模块总通道，115200bps下） 24次/秒（单模块总通道，9600bps下） 3次/秒（单模块总通道，1200bps下） |
|
波特率 |
1200~115200bps |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+10~30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.5W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-40℃～＋80℃ |
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
