产品简介

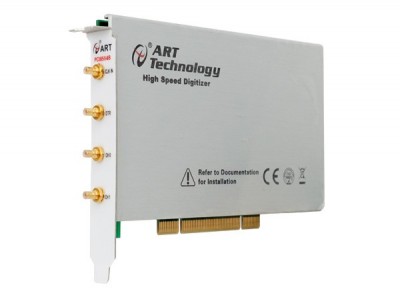

PCI-8552B/8554B 分别是 2 通道 12 位/14 位 150MS/s 采样数字化仪，专为输入信号高达75M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB 的板载内存,摆脱了 PCI 总线带宽的限制，使之能存储更长时间的波形。PCI-8552B/8554B 分别配备了 12 位/14 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、chao声、图形成像等高动态范围应用的选择。
产品特点
支持 32 位/33M PCI 总线接口(PCI-855xB)
2 通道单端模拟输入
12 位(PCI8552B)高分辨率 ADC
14 位(PCI8554B)高分辨率 ADC
模拟输入带宽达 75M
板载 2GB 内存
可编程输入电压量程范围±1V 或±5V
B-1 路外部数字触发信号输入接口，B-1 路外部采样时钟输入接口
全自动校准
通过 TRIG 同步总线接口实现多卡之间同步
指标参数
|
模拟量输入 |
通道数 |
单端2路 |
|
精度 |
14位 |
|
|
采样频率 |
150MS/s |
|
|
模拟带宽 |
70MHz |
|
|
存储器深度 |
板载2GB内存 |
|
|
AD量程 |
±5V，±1V |
|
|
触发源 |
软件触发、ATR触发、DTR触发、Trigger信号触发 |
|
|
耦合方式 |
直流、交流 |
|
|
模拟输入阻抗 |
1MΩ（50Ω可定制） |
|
|
支持多卡同步 |
||
|
软件自动校准 |
||
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
