产品参数
1.车型：大众桑塔纳
2.工作电源：220V
3.产品尺寸：1600*600*1800mm
产品功能介绍

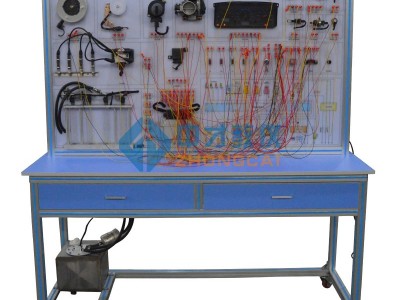

1. 设备面板上安装有大众桑塔纳AJR发动机的电控系统元件，摆放科学，方便教学；
2. 设备面板上安装有接线端子，接线端子与元器件实物相连，用好连接线按电路图正确连接后，发动机电控系统可以正常运行；
3. 亦可直接在面板上面检测各元件的数值，模拟系统的工作，更便于教学。
电器元件说明
（1）接线/检测端子：由传感器/执行器/控制单元插头引出，针脚完全对应电路图；
（2）发动机控制单元：接收传感器信号，按程序给执行器发出指令；
（3）曲轴位置传感器：获取曲轴转速信号；
（4）凸轮轴位置传感器：获取凸轮轴位置信号；
（5）空气流量计：获取进气量信号；
（6）节气门：控制进气量及怠速控制；
（7）组合仪表：显示转速、水温、燃油表等数据；
（8）水温传感器：监测发动机冷却液温度；
（9）氧传感器：监测尾气含氧量，以调节合适喷油量；
（10）爆震传感器：监测气缸爆震信号，以调整合适点火时刻；
（11）碳罐电磁阀：用于释放油箱内的汽油蒸汽到进气管，减少排放；
（12）进气温度传感器：用于监测进气温度以调整喷油量；
（13）防盗控制单元：用于监测钥匙芯片是否匹配于防盗系统，本防盗器密码：04897；
（14）点火系统：产生高压电火花，以点燃气缸内的混合气；
（15）喷油系统：将有压力的燃油雾化喷射进气缸内；
（16）发动机系统电路图：按照此原理图，将上述各个传感器执行器正确连接好，即可使发动机电控系统正常工作；
教学功能
1. 发动机电控系统整体认知；
2. 发动机电控系统包括的传感器及执行器认识；
3. 能够演示发动机电控系统传感器和执行器的工作过程。
4. 能够训练学生的看图能力。
5. 能够训练学生的接线动手能力。
6. 能够方便演示缺少传感器信号对发动机控制系统的影响。
能够方便测量电控系统工作时的传感器执行器信号电压电阻等。
