产品简介

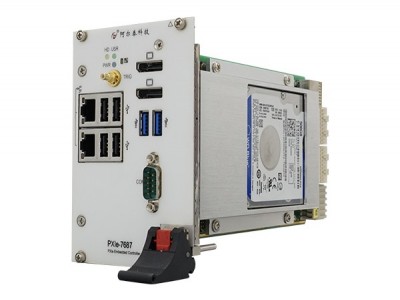

PXIe7687是阿尔泰科技专为PXI-express的混合测试系统设计的3U PXIe控制器，采用Intel®Celeron® Processor 2000E 2M Cache, 2.20 GHz高性能处理器，内存可支持32G DDR3L。该系统PXI Express的link配置为通用的4Port 4lan的模式，的数据吞吐量为8GB/S。PXIe7687 控制器还提供丰富灵活的 I/O接口，包括两个DisplayPort 接口，可同时连接两个显示器。两个USB3.0接口，可以连接高速的外部设备，两个千兆以太网口，四个USB2.0接口可以连接其他外部设备或者USB接口的仪器。产品设计经过严格测试已成熟应用，能长时间稳定可.靠地工作，可广泛应用于工业自动化控制，计算机领域。
特点
的处理性能，支持Intel® Celeron® Processor 2000E处理器
支持双通道 DDR3L SODIMM 1600MHz内存，可达32 GB
系统带宽支持 8 GB/s
PXI Express 链路能力： • 四路配置：x4 x4 x4 x4
SATA存储配置：500 GB(或更大)HDD 或 240 GB(或更大)SSD，支持AHCI模式
I/O接口：
• 2x USB 3.0接口
• 2x千兆以太网口
• 4x USB 2.0 接口
• 2x DisplayPort 显示接口
• 触发I/O接口, 用于PXI触发功能
• 1x RS-232/422/485 D-SUB9接口
指标参数
|
系统 |
处理器 |
Intel Celeron 2000E 2.2 GHz 2 Core 2MB Intel Smart Cache |
|
芯片组 |
Intel® QM87 Express 芯片组 |
|
|
内存 |
DDR3L SDRAM高达16GB |
|
|
PXIe express总线 |
支持4port 4lan link模式 |
|
|
显示接口 |
DP接口 |
2路DP接口 （分辩率高达：3840X2160@60Hz） |
|
I/O接口 |
USB2.0 |
4个 |
|
USB3.0 |
2个 |
|
|
串口 |
1路串口（RS232/RS422/RS485） |
|
|
触发I/O |
前面板提供B连接器， 用于PXI触发总线发送/接收外部触发信号 |
|
|
以太网接口 |
带宽 |
10/100/1000base-TX |
|
控制器 |
IntelRR82574L |
|
|
接口 |
2路以太网口 |
|
|
存储设备 |
硬盘 |
500GB SATA硬盘（或者更大） |
|
固态硬盘 |
240GB SATA固态硬盘（或者更大） |
|
|
应用环境 与 机械尺寸 |
工作温度 |
0~50℃（使用传统硬盘时） 0~55℃（使用固态硬盘时） |
|
存储温度 |
-45~85℃ |
|
|
相对湿度 |
5%~95% |
|
|
重量 |
约1Kg |
|
|
操作系统 |
Win7/Win8/ Linux |
|
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
