产品简介

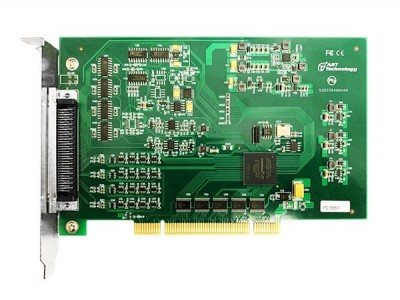

PCI_PCIe565x 系列板卡是一款多功能数据采集卡。该系列板卡提供 32 RSE / NRSE 通道或 16 通道 DIFF 模拟量输入； 4 通道模拟量同步输出；16 路数字 DIO 及 1 路多功能计数器。 PCI_PCIe565x 的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
产品概述
AI模拟量输入
指标参数
|
AI模拟量输入 |
ADC分辨率 |
12位（Bit） |
|
输入通道 |
单端32路/差分16路异步采集（PCIe-5650/5652）； 单端16路/差分8路异步采集（PCIe-5651/5653） |
|
|
输入量程 |
±10V、±5V、±2V、±1V |
|
|
采样率 |
500KHz（PCIe-5650/5651）； 250KHz（PCIe-5652/5653） |
|
|
通道扫描模式 |
异步循环扫描 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
16K点FIFO |
|
|
触发源 |
软件弓虽制触发、模拟触发、数字触发 |
|
|
AO模拟量输出 |
分辨率 |
12位（Bit） |
|
输出通道 |
4路同步输出（PCIe-5650）； 2路同步输出（PCIe-5651）； 0路同步输出（PCIe-5652/5653） |
|
|
转换速率 |
100KHz采样速率 |
|
|
量程 |
±10V |
|
|
存储器深度 |
16K点FIFO |
|
|
生成模式 |
单点（按需）采样、有限点采样、连续采样 |
|
|
CTR计数器 |
通道数 |
1路32位 |
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、 脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
CTR采样方式 |
CI：按需单点采样、有限点采样、连续采样 CI存储器深度：2K点FIFO |
|
|
CO：按需单点采样、有限点采样、连续采样 |
||
|
DIO |
8路带缓存、程控I/O方向与状态 |
|
|
DIO存储器深度：2K点FIFO |
||
|
PFI通道 |
8路静态数字量输入输出、时序信号输入输出 |
|
|
软件自动校准 |
||
|
支持多卡同步 |
||
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
