产品应用

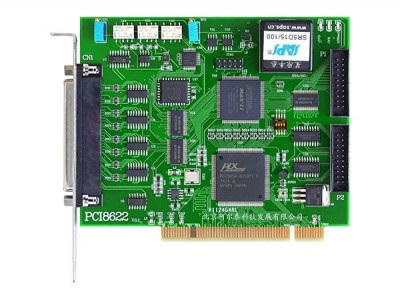

本卡是一种基于 PCI 总线的数据采集卡，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插 槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过 程监控系统。它的主要应用场合为：
电子产品质量检测
信号采集
过程控制
伺服控制
指标参数
|
模拟量输入 |
通道数 |
单端32路/差分16路 |
|
精度 |
16位 |
|
|
采样频率 |
250KS/s |
|
|
AD缓存 |
8K字（点）FIFO存储器 |
|
|
AD量程 |
±10V，±5V，±2.5V，0～10V，0～5V |
|
|
程控增益 |
1、2、4、8倍（默认）或1、2、5、10倍 或1、10、100、1000倍 |
|
|
AD触发方式 |
多种数字量触发方式 |
|
|
模拟输入阻抗 |
10MΩ |
|
|
数字量 |
输入 |
16路（TTL兼容） 高电平的低电压：2V 低电平的高电压：0.8V |
|
输出 |
16路（CMOS兼容） 高电平的低电压：4.45V 低电平的高电压：0.5V |
|
|
定时/计数器 |
位数 |
16位 |
|
功能模式 |
计数器（包括简单计数和缓冲计数）和脉冲发生器 |
|
|
计数器输出 |
高电平、低电平 |
|
|
时钟源 |
本地时钟（620Hz~20MHz）和 外部时钟（频率高达20MHz） |
产品配件
1. 37芯直针：1个
2. 37芯壳：1个
3. 20P 2.54压线头：2个
4. 产品光盘：1张
5. 保修卡：1张
6. 合格证：1张
