产品简介

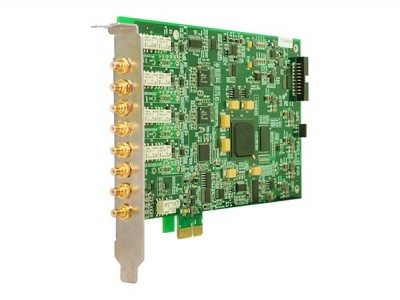

PCIe8532B/8531B 是 4 通道 12/14 位 20MS/s 采样数字化仪，专为输入信号高达10M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达256MB 的 DDR3 SDRAM 存储器。 PCIe8532B/8531B 配备了 12/14 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、图形成像等高动态范围应用的选择。
产品特点
4 通道单端模拟输入
12 位高分辨率 ADC（PCIe8532B）
14 位高分辨率 ADC（PCIe8531B）
模拟输入带宽达 10M
板载 256MB DDR3 SDRAM
可编程输入电压量程范围±1V 或±5V
B-1 路外部数字触发信号输入接口
B-1 路触发信号输出接口
B-1 路外部采样时钟输入接口
B-1 路时钟输出接口
全自动校准
通过系统同步接口实现模块之间同步
指标参数
|
AD模拟量输入 |
ADC分辨率 |
12位（Bit） |
|
|
输入通道 |
4路单端 |
||
|
输入量程 |
±5V、±1V |
||
|
采样率 |
高达20MHz |
||
|
采样方式 |
同步采样 |
||
| 存储器深度 | 板载256MB DDR3 SDRAM | ||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
触发源 |
软件触发、ATR触发、DTR触发、Trigger 信号触发 （用于多卡同步） |
||
|
ATR输入源 |
从AI0~AI3的任一通道输入 |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标.准TTL电平 |
||
|
输入阻抗 |
1MΩ、50Ω（可定制） |
||
|
带宽 |
10MHz |
||
|
时钟源 |
板载时钟、主卡10M、外部参考10M、外时钟 |
||
|
外时钟输入范围 |
2MHz~20MHz，幅值为2Vpp~5Vpp |
||
| 数据存储 | 可搭配PCIe-SSDM2X存储模块实现高达160MB/s实时数据流盘 | ||
产品配件
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
