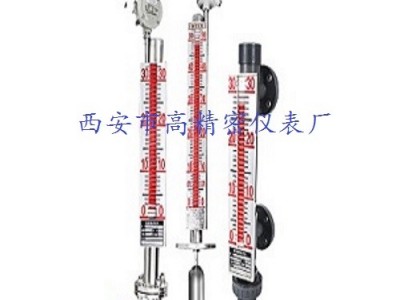

一、侧装磁翻板液位计的原理
侧装磁翻板液位计，根据浮力原理制作，磁翻板内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。
二、侧装磁翻板液位计的用途
侧装磁翻板液位计（磁翻柱液位计，磁性浮子液位计），是一种能就地显示或带远传与控制的液位计。它广泛用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中，对各种她、罐、槽、箱等容器中介质的液位进行指示和控制。
三、侧装磁翻板液位计的特点
●适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
●测量范围大，不受贮槽高度的限制。
● 指示机构与被测介质完全隔离，密封性好，可靠性高，使用。
● 结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
四、主要技术指标
●测量范围：500~18000mm
●精 确 度：±5mm ±10mm（高温型）
●工作压力：≤2.5MPa（普通型）
≤10.0MPa（高压型）
≤32.0MPa（超高压型）
≤2.5MPa（防腐型）
● 介质密度：≥0．45g／cm3
● 介质密度差：≥0.15g／cm3(测量界位)
● 介质温度：-20℃+250℃(特殊要求可达450℃)
● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度
低时易结品的介质，可根据用用户要求选
用加热型夹套式液位汁。
● 环境振动：频率≤25Hz，振幅≤0．5mm
● 跟随速度：≤0.08m/s
● 本厂出厂连接法兰尺寸：DN25，PNl.0(公制管)
