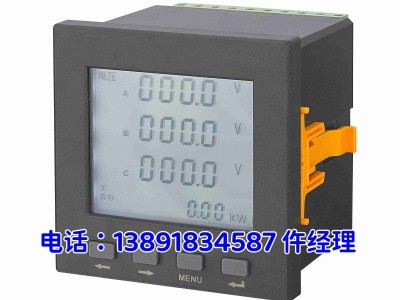

PY194E-AS4多功能电力仪表
一. 产品概述
PY194系列数显表包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS485接口、开关量输入输出及模拟量变送输出功能。
PY194系列数显表作为数显电测仪表的新一代产品，具有以下的特点：
(1）显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；
(2）使用范围广、组合功能强，可以测量常用参数的任意组合；
(3）采用16位高精度AD进行数字采样：真有效值测量电压电流，精度等级高。
第二：产品型号
PY194E-9SY多功能电力仪表； PY194E-9S7多功能电力仪表；
PY194E-9S9多功能电力仪表； PY194E-9S9A多功能电力仪表；
PY194E-9S4多功能电力仪表； PY194E-9S7多功能电力仪表；
PY194E-2S4多功能电力仪表， PY194E-2S9多功能电力仪表，
PY194E-2S9A多功能电力仪表， PY194E-2S7多功能电力仪表，
PY194E-3S4多功能电力仪表， PY194E-3S6多功能电力仪表，
PY194E-3S9多功能电力仪表， PY194E-3S9A多功能电力仪表，
PY194E-AS4多功能电力仪表， PY194UI-9K4电流电压组合表，
了解更多的产品信息及方案报价，请致电。
了解更多的产品信息或产品价格，请致电我司。
产品报价：⒈⒊⒏→⒐⒈⒏⒊→⒋⒌⒏⒎（仵经理)
请联系 仵经理：一三八 → 九一八三 → 四五八七（同VX）
我们将竭诚为您提供项目设计优化和配置方案报价！！！
第三. 产品特点
可广泛运用于中低压配电系统，主要用于对电气线路中的三相电压、电流、频率、有功等进行实时监测，仪表集测量、显示、报警、变送、通讯于一体，测量精度高、稳定性好、安装使用简便、功能齐全。
多功能电力仪表专门针对配电系统的电力监控需求设计制造，能高精度测量所有常用的电力参数，如三相电压、三相电流、频率、功率因数、有功功率、无功功率、有功电能、无功电能等;采用红色LED显示，带有RS485通讯接口，采用MO*US_RTU通讯协议,仪表面板带有四个编程按键,用户可现场方便的实现显示切换,仪表数编程设置,具有很强的灵活性.
性能特点：
测量：三相电压、三相电流、频率、功率因数、有功功率、无功功率、有功电能、无功电能等；
显示：LED数码管显示，LCD液晶屏显示；
变比：电流电压变比可根据客户需求编程设置；
通讯：RS-485 Mo*us-RTU规约；
附加功能：模拟量、开关量、上下线报警，电能脉冲等等
第四：订货规范
例：PY194E-9S4 多功能仪表
输入：5A、220V
接线方式：三相四线
供电电源：AC/DC220V
面框尺寸：96*96mm
开孔尺寸：91*91mm
第五：安装尺寸和方法
产品型号 面框尺寸 开孔尺寸
PY194E-2S4 120×120 111×111
PY194E-9S4 96×96 91×91
PY194E-3S4 80×80 76×76
PY194E-AS4 72×72 67×67
安装方法：
① 在固定的配电柜上，选择合适的位置开一个与所选仪表型号匹配的安装孔；
② 取出仪表、固定夹和螺丝；
③ 将仪表插入配电柜的安装孔内；
④ 安装好仪表的固定夹
