一、产品介绍

脱硝氨逃逸一体化在线监测系统（TK-1100型）是由山东新泽仪器有限公司公司荣誉出品，为了防止逃逸掉的氨气造成资金的浪费，环境污染；氨逃逸将腐蚀催化剂模块，造成催化剂失活（即失效）和堵塞，大大缩短催化剂寿命；逃逸的氨气，会与空气中的SO3生成硫suan氨盐（具有腐蚀性和粘结性）使位于脱硝下游的空预器蓄热原件堵塞与腐蚀；过量的逃逸氨会被飞灰吸收，导致加气块（灰砖）无法销售等危害而研制而成的；

二、系统优势

由于工况恶劣，样气中含有大量粉尘及饱和水蒸气，我们采用当前*先进的TK-1100型激光氨气分析仪（基于TDLAS技术）分析微量NH3。系统（包括测量池）采用全程加热，保证样品气体温度，防止有水析出而对NH3的大量溶解影响分析结果。探头采用电加热过滤探头，在取样出来就完成样品的净化，减小了后级预处理的负荷，大大降低了器件的故障率。系统设计有探头自动反吹程序及仪表自动标零程序，正常运行后仅需要正常的巡检即可。传输管线采用定制230℃以上高温复合电伴热管缆，并控制在2m以内（确保尽量少的NH3吸附），整个预处理全部集成在高温加热盒内，系统紧凑以避免长距离传输管路对NH3的吸附。
三、技术参数

1、该装置与样品接触的部分全部采用316L不锈钢材料加工制成，高温条件下抗腐能力很强。配制防雨罩完全可以胜任室外工作环境。
2、在设计上采用等温加热体，结构紧凑，加热温度稳定。
3、过滤器滤芯采用SiC陶瓷过滤器，具有过滤面积大，过滤精度高等特点，更换时可将其从装置中整体拉出，操作简单，无需工具，大大地缩短维护更换的时间，并降低了劳动强度。
4、该装置除设有一样气输出口外，还设置有一个可复用的反吹／校准口，在配置时可灵活安排气路。
5、操作简单,带有低温报警.
6、滤芯更换无需工具 。
7、开关方便，带扣锁保护罩
8、高效过滤清洁系统
五、流路简介

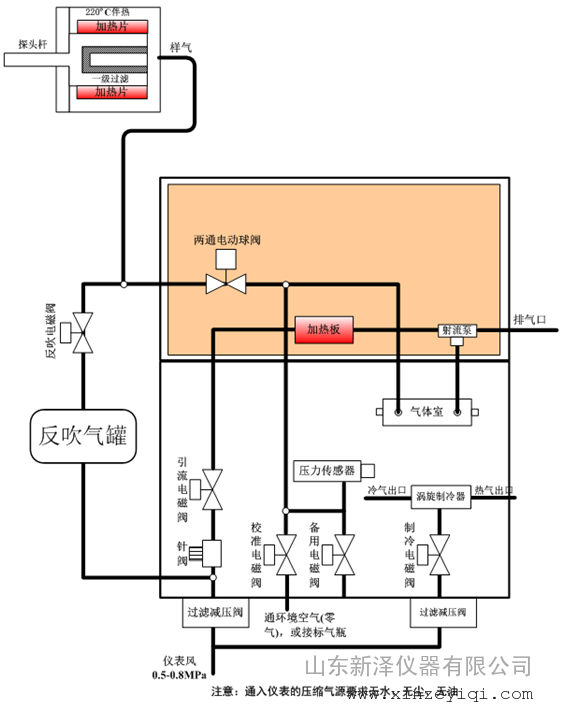

    本系统的流路主要由测量流路、反吹流路、标定流路及涡旋制冷流路组成，具体流路示意图如下：

    系统进入测量状态后，电动执行机构带动两通球阀切换到采样气路，在引流泵的作用下，被测气体经由探头杆、，两通球阀、二级过滤器进入NH3模块，NH3模块利用吸收技术（TDLAS）对气体进行分析，得到NH3的浓度（高温热湿法），*后排空。
    系统定时会进入校准状态进行自动调零，此时两通球阀切换到校准气路，校准电磁阀打开，在引流泵的作用下，环境空气经过滤器、校准电磁阀后进入气体室，对气体室中残留的被测气体进行吹扫，吹扫干净后，对NH3进行一次调零；系统定时会进入反吹状态对采样探头进行反吹，此时两通球阀切换到反吹气路，反吹电磁阀打开，系统自动控制反吹电磁阀开或关，实现对探头过滤器的反吹。
