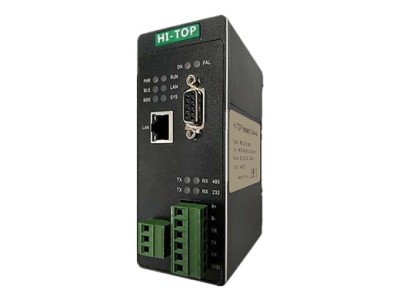

CAN转Profibus DP协议转换网关工业级 HT3S-DPS-CAN
HT3S-DPS-CAN是一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种CAN设备接入到PROFIBUS-DP网络中。
HT3S-DPS-CAN网关连接到PROFIBUS-DP总线中作为从站使用,连接到CAN总线中根据节点号进行读写。
HT3S-DPS-CAN网关实现CAN转ProfibusDP功能,能够实现CAN的设备如仪表、变频器、伺服、综保、软启动器等设备接入到S7-300等ProfibusDP网络系统。
产品特点
▼应用广泛:凡具有CAN总线接口,并且具有2.0A或2.0B标准CAN通信协议的现场设备,都可以使用本产品实现现场设备与PROFIBUS的互连。如:变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。
▼应用简单:用户根据手册及提供的应用实例,可以在短时间内自主编程实现连接通信。
▼透明通信:HT3S-DPS-CAN是通用型通信产品,可实现PROFIBUS主站与设备之间通信报文的透明传输。
▼通用性强:HT3S-DPS-CAN接口产品与设备通信协议无关。设备通信协议由PROFIBUS主站编程实现。本手册附有STEP 7编程实现通信协议的实例。
如果用户产品是基于CAN总线的企业好通信协议,本公司可以在该产品基础上定制成好PROFIBUS通信适配器,作为用户产品通信选件配套销售,关于技术细节上的问题请与本公司销售联系洽谈。
技术参数
PROFIBUS-DP技术参数
● 网关协议符合GB/T 20540-2006:测量和控制数字数据通信工业控制系统用现场总线第3部分:PROFIBUS 规范。
● 网关作为PROFIBUS网络从站,支持的波特率:9.6Kbps~12Mbps。
● 支持的数据长度:输入≤244 字节,输出≤244 字节,输入+输出≤488 字节。
CAN技术参数
● 标准CAN 2.0 A、2.0B接口可选
● 波特率:5K~1M可选
● 可以配置多条CAN的接收、发送报文
● 网关自带终端电阻
电气参数
◆ 电源:直流24V/200mA(18V~30V可用),使用中建议接好保护地PE
◆ 工作环境:-40~85℃,湿度≤95%
◆ 外形尺寸:50mm(宽)×126mm(高)×94mm(厚)
◆ 防护等级:IP20
◆ 安装方式:35mm导轨
◆ 重量:500g
