高温氧化气氛下，元件的表面生成一层致密的石英sio2保护层以防止mosi2继续氧化。当元件温度大于1700℃，熔点为1710℃的石英保护层熔掉，由于表面张力的作用，石英熔聚成滴，而失去保护作用，元件在氧化气氛下，再继续使用时，石英保护层重新生成.

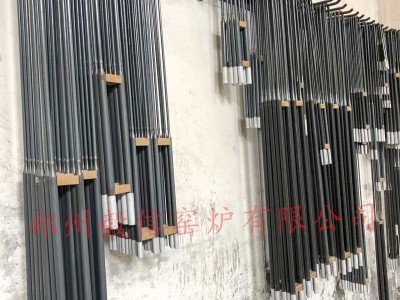

硅钼棒熔点2030摄氏度；较低的热膨胀系数，及良好的电、热传导性；电阻随温度的升高而变大，温度不变时电阻值稳定，正常情况下电阻不随使用时间的长短而发生变化，新旧硅钼棒可以混合使用。常温下脆性大，随着不断地研发，1800型的脆性明显降低。正常使用一段时间后，硅钼棒的脆性也会增加。脆性越大，硅钼棒越易断。合理使用可以避免安装运输过程中断棒的发生。
硅钼棒装上炉子用过一段时间后，硅钼棒和导线连接的位置容易发生松动，这时要把此处加以紧固，要不容易打火把硅钼棒击坏。硅钼棒低温时，抗弯强度低，不能承受碰击，在安装过程中应采取防护措施，以防外力施压折断。
