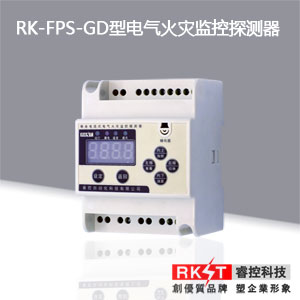

RK-FPS-GD单回路电气火灾监控探测器
一、应用范围
GD系列分体式剩余电流式电气火灾监控探测器，是我公司严格按照国家标准GB14287.2005《剩余电流式电气火灾监控探测器》开发设计。设计参考国际先进技术并根据国内配电网络现状开发的新型剩余电流式电气火灾监控探测器（以后均简称为监控器）。本监控器适用于交流50/60HZ，额定工作电压220V，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统和加油站、宾馆以及人员密集的建筑等场所的用电系统，可以有效的保障用电安全和防止电气火灾的发生。
二、结构原理
监控器由外壳、按键、显示屏、输入输出接口结合高性能的微处理芯处构成。各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。本产品的各种实时信息，控制信号都可以通过Rs485通信后在上位机上进行读取和控制。监控器通过传感器获取当前的电网信息，交由微处理器进行运算、识别、判断，核对后送到控制电路，并同时把信息送到上位机和显示屏供操作人员观察。
三、工作环境
1、温度：-5℃~40℃ 湿度：≤60%
2、海拔：≤2000m（超过后需要降容使用，降低额定电流）
3、环境：无导电粉尘、无腐蚀性易燃性气体、不直接受到雷雨侵袭；避免强烈的阳光直射，避免液晶屏的极速老化；远离强磁场干扰，任意方向的磁场强度不应超过地磁场的5倍。
四、使用要求
产品的安装使用之前应首先阅读本产品的使用说明书，了解产品的性能和工作要求
1、无外箱的监控器应该安装在非电专业人员以及未成年人接触不到的地方
2、产品的接线应符合规范，接线端子螺丝必须拧紧固定，不得松动
3、各接口线必须确保无误，以防止接错时损坏内部元器件或造成其他损失
4、安装时应注意不能有异物落入监控器
5、工作电源应符合要求，不能超过或低于极限值否则将烧毁产品或不能正常工作
6、安装完毕后试运行系统，注意有误异常情况
7、定期对探测器进行自检测试，以确保其动作性能
五、主要技术参数
项目 技术参数
工作电源 AC220V
显示方式 数码管
剩余电流报警值 50~999mA连续可调
温度报警值 30~120℃连续可调
报警方式 声光报警
通讯方式 RS485 modbus-RTU
使用环境 -5℃~40℃
相对湿度 ≤85%RH （≤40℃）
海拔高度 ≤4500m
安装方式 柜内打孔固定或35mm导轨安装
执行标准 GB14287.2-2005 GB14048.2 32
六、外形尺寸示意图
八、接线端子说明
脱扣输出： 在系统发出报警状态时 提供继电器触点输出
485通讯： Modbus RS485-RTU通讯数据总线连接端口
消防联动： 远程消防脱扣控制
温度传感器： 数字式温度传感器(可选),DQ为传感器的数据输入端口
九、监控探测器及断路器接线图
十一、故障排除
1、剩余电流报警：首先通过查看监控器上的记录并查找到并处理掉相关故障后才能使用复位键进行复位，复位后待监控器正常运行时才能合闸。
2、显示未连接的处理：未连接指的是互感器未连接，检查互感器接线是否稳定排除断线等故障之后重启或自检探测器即可。
3、有背光无显示：确认使用环境正常，非高温、强磁、阳光暴晒的场所。断开脱扣器连接，重新启动探测器，如未能解决请联系厂家调换。
4、无背光无显示：首先检测产品内部是否有异物调入，产品本身是否有烧焦的气味，检查接线端子连接，检查电源是否符合要求。如仍无法解决请联系厂家。
注：由操作不当等人为原因造成的故障厂家将会收取一定的维护费用。
十二、注意事项
1. 严禁私自拆卸本监控器，否则由此引发的一切后果将与本公司无关。
2. 本监控器的使用安装必须要由专业人员进行操作，操作之前务必仔细阅读本说明。
3. 由探测器引发断路器脱扣之后务必排查原因，确认消除之后才能进行合闸操作
4. 务必区分接地线和零线，在监控回路中零线必须穿过互感器。
5. 选用探测器时，应注意探测器上的技术参数是否和实际应用中的要求相符合。
6. 周期性的检查，清楚外壳、散热孔表面的积尘，注意接线端子的连接状态，保持牢靠绝缘。
7. 使用和储存、运输过程中，不得遭受到雨水侵蚀、阳光曝晒、猛烈撞击，以免破坏监控器的稳定性和准确性。
8. 监控器的报警设定值应考虑配电系统及用电设备的正常漏电值。
