Keysight N4372E 供应 光波元器件分析仪
欧阳R:13537229325

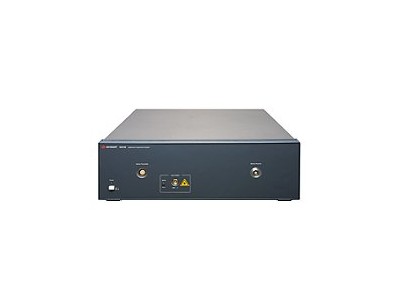

Keysight N4372E 110 GHz 光波元器件分析仪
主要特性与技术指标
工作频率范围：10 MHz 至 110 GHz
工作波长范围：1260 nm 至 1620 nm
频率响应相对不确定度（50 GHz）：±0.7 *（发射机测试）；±0.8 *（接收机测试）
频率响应相对不确定度（100 GHz）：±1.6 *（发射机测试）；±1.9 *（接收机测试）
小可测频率响应（50 GHz）：-60 *（A/W）（接收机测试）；-64 *（W/A）（发射机测试）
小可测频率响应（100 GHz）：-50 *（A/W）（接收机测试）；-59 *（W/A）（发射机测试）
描述
全新 N4372E 光波元器件分析仪以 N5290A 和 N5291A 900 Hz 至 110/120 GHz PNA 毫米波系统为基础设计，可为光接收机测试和光发射机测试提供 有的带宽。
发射机/接收机制造商正通过采用 RZ/NRZ 和 PAM 制式提高波特率，这对高带宽 S 参数测试提出了更高要求。目前，业界能测试的光发射机带宽 高只达到 110 GHz。全新 N4372E 不仅可在低至 1260 nm 的扩展波长范围内进行高达 110 GHz 的光电测试，还可以在 1260 nm 至 1620 nm 的完整波长范围内执行高达 110 GHz 的接收机测试。
LCA 内置的光功率计可以检查和控制用户可选择的工作功率，也可以指示光纤弯曲或连接不良。LCA 光发射机的输入端口通常与 LCA 控制器的内置激光源相连，现在也可以连接辅助可调激光源来验证 S 参数与波长的关系。
