购买前请注意：请把485、232、USB的协议或数据格式与客服说明清楚，以避免不需要的误会与麻烦。
协议转换器中的232、485、usb等接口是统一的，但是协议是不统一的。均没有国际标准、国家标准 、行业标准，因此市面上的产品同一个接口会有不同数据（数据是由几进制、长度、格式等的不同而形成）。因此，协议转换器都是技术确认后定制，均为个性定制产品，一律不接受退货退款处理，但 会负责调通为止。介意者慎拍！直接拍只是为了测试，测试结果得到不同数据的并不是质量问题，故而找借口退货退款者，请绕行！请各位珍惜技术劳动成果和技术付出！且拍且珍惜！
【型 号】DCCM-W4W
【产品介绍】
韦根26/34信号延长转换器：
主要实现wiegand26/34格式数据与主设备经过远距离的传输。把韦根格式读卡器输出的卡信息，通过韦根信号延长器，通讯距离可达1000米。即与韦根接口的门禁控制器连接距离可达1000米，韦根远距离传输控制门禁。
【技术参数】
D1：韦根数据线（数据1）
D0：韦根数据线（数据0）
+12V：电源供电正极（建议电源电压9-12V之间）
GND：接地
工作电压：DC 9V-12V；
一路独立的韦根格式输入，对应一路韦根格式输出；
带外部看门狗，防止死机。

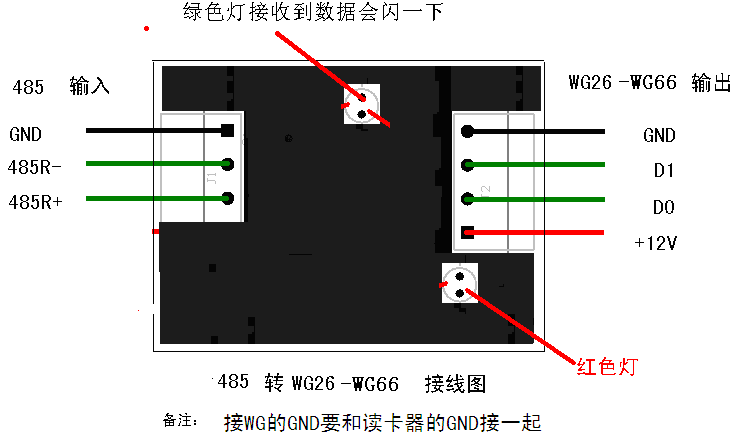

RS485转WG26/WG34接线图
格式：
波特率 9600 N 8 1
一、RS485输入
02 31 30 31 30 37 38 35 33 31 36 0D 0A 03
02 是开始，
31 30 31 30 37 38 35 33 31 36 是卡号（10位：1010795316）
0D 0A 是回车换行
03 是结束
二、WG26或者WG34输出
4字节卡号：1010795316=(16进制)3C3F8334
WG26输出 (16进制) 3F8334
WG34输出 (16进制) 3C3F8334
三、设置WG输出,出厂默认是WG26
1. 设置WG26，发这个命令02 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 0D 0A 03
2. 设置WG34，发这个命令02 22 22 22 22 22 22 22 22 22 22 22 22 22 22 0D 0A 03
备注：发送14个 1A就是WG26；发送14个22 就是WG34
WG26/34转RS485接线图
格式：
波特率 9600 N 8 1
1、WG26或者WG34输入
4字节卡号：1010795316=(16进制)3C3F8334
WG26输入 (16进制) 3F8334
WG34输入 (16进制) 3C3F8334
2、RS485输出
02 31 30 31 30 37 39 35 33 31 36 0D 0A 03
02 是开始，
31 30 31 30 37 39 35 33 31 36 是卡号（10位：1010795316）
0D 0A 是回车换行
03 是结束
