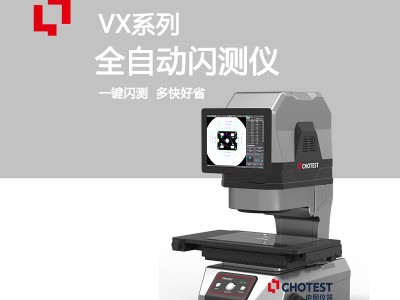

中图仪器VX8000非接触式一键尺寸测量仪将远心镜头结合高分辨率工业相机，将产品影像经过拍照后调整至合适大小后，再通过具有强大计算能力的测量系统完成预先编程指令，快速抓取产品轮廓图，好后与拍照上的微小像素点形成对比后计算出产品尺寸，同时完成对尺寸公差的评价。
VX8000非接触式一键尺寸测量仪一键测量二维平面尺寸测量，或是搭载光学非接触式测头实现高度尺寸、平面度等参数的精密快速测量，更适用于要求批量测量或自动测量的应用场景。如电子PCB测量、五金零部件检测、橡胶圈尺寸测量、手机尺寸检测等领域，在满足产品测量精度的同时，对于操作人员要求也更低，并且软件使用更加简单便捷。大幅有效的提升了产品的检测效率，更切合追求“快"、“准"、“稳"的现代化工业尺寸测量！
产品优势
一键闪测，批量更快
1.任意摆放产品，无需夹具.，仪器自动识别，自动匹配模板，一键测量。
2.多可同时测量1024个部位。
3.支持CAD图纸导入，一键自动匹配测量。
4、CNC模式下，可快速精确地进行批量测量。
计算精准，稳定可靠
1.高分辨率镜头和2000万高像素工业相机，1%亚像素图像处理，高精度算法分析。
2.自动对焦，排除人为测量操作干扰，且重复聚焦一致性高。
3.自动识别测量部位，每次都能获得统一稳定的测量结果。
操作简单，轻松无忧
1.任何人都能很快上手，无需复杂培训。
2.简洁的操作界面，任何人都能轻松设定和测量。
3.测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。
功能丰富，自动报表
1.提供多达80种提取分析工具和多种好测量工具。
2.自动输出SPC分析报告。
3.具有强远程数据输出功能。
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、好近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平面度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
VX8000非接触式一键尺寸测量仪目前被广泛应用于3C电子零件、精密五金配件及塑胶产品等常规尺寸的快速、批量测量，像一些精密螺丝、精密弹簧、齿轮、手机外壳、手机玻璃、精密五金配件等尺寸较小的产品及零部件需要批量测量时。
部分技术规格
| 型号 | VX8300 | ||
| 图像传感器 | 2000万像素CMOS | ||
| 受光镜头 | 高分辨率双远心镜头 | ||
| 测量视野 | 广视野 | 300×200（4角R50） | |
| 高精度 | 230×130 | ||
高度测量（选配） | 可测量范围（XY） | 120mm×110mm | |
| Z轴不移动 | 高度 | ±3.5mm | |
| Z轴移动 | 75mm | ||
| 分辨率 | 0.25μm | ||
卧式转台规格（选配） | 测量直径 | Φ60mm | |
| XY电动载物台 | X轴移动范围 | 210mm | |
| Y轴移动范围 | 110mm | ||
| Z轴移动范围 | 75mm | ||
| 外形尺寸(L×W×H) mm | 531*503*731 | ||
| 重量 | 75kg | ||
恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
