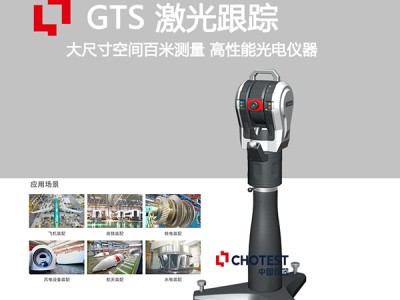

中图仪器GTS激光空间姿态跟踪测量仪是高精度、便携式的空间大尺寸坐标测量机，是同时具高精度（μm级）、大工作空间（百米级）的高性能光电测量仪器，被广泛应用在飞机、汽车、船舶、航天、机器人、核电、轨道交通等装备制造行业以及大型科学工程、工业母机的高精密加工和装配中，已成为多个行业的习惯和测量标准。激光跟踪仪能够解决大型、超大型工件和大型科学装置、工业母机等全域高精度空间坐标和空间姿态的测量问题。
中图仪器GTS激光跟踪测量系统可以和多种形式的合作目标测头配合使用：
1、GTS3000激光跟踪仪与光学回射靶球配合组成三自由度激光跟踪仪，能对大尺度空间内的点、线、面、曲面等几何特征进行精确测量；
2、GTS6000激光跟踪仪与空间姿态探头配合组成六自由度激光跟踪仪，能够根据合作目标的精确空间姿态对被测工件的内部特征、隐藏特征或曲面等复杂特征进行快速、高精度的测量。
iProbe 6D姿态探头
（1）机器视觉和重力对齐的传感融合技术测量空间姿态。
（2）可以测量孔、洞等内部特征、隐藏特征的几何结构。
（3）双探头设计，对复杂特征测量时更加高效。
（4）无线传输，简易随行。
iTracker 6D姿态智能传感器
（1）姿态传感器自动跟随锁定激光束，测量灵活性高。
（2）俯仰角和偏航角不受光学回射器接收角度的限制。
（3）简易接口连接，便于安装在机床或机器人上，重复性高、精度高。
（4）好波段激光束和滤光设计，对环境光不敏感。
（5）采样速度200点/秒。
SpatialMaster空间测量软件
SpatialMaster（简称SMT）是一款自主研发，专为大尺寸测量设备如激光跟踪仪配套使用，并且通过PTB认证的通用三维测量分析软件。SMT支持多个任意类型的仪器同时测量，测量数据可溯源的，具有强大的数据处理分析功能，支持生产制造过程中的几何尺寸公差(GD&T)评定，此外SMT具有好的用户交互性，方便灵活的分析报告功能。
RobotMaster机器人检测校准套件
基于GTS激光空间姿态跟踪测量仪的RobotMaster机器人套件为工业机器人空间绝对位置精度测量标定和性能检测提供高效可行的解决方案，既提供基于光学靶球的经济方案，也提供基于6D姿态智能传感器的增强方案。
GTS激光空间姿态跟踪测量仪在大尺度空间测量工业科学仪器中具有高的精度和重要性，可广泛应用在各种大尺度空间精密测量领域，如在航空航天领域对飞机零部件及装配精度的测量；在机床行业中对机床平面度、直线度、圆柱度等的测量；在汽车制造中对车型的在线测量；在制造中对运动机器人位置的精确标定。此外，激光跟踪仪还可以广泛应用到造船、轨道交通、核电等先进制造各个领域。
部分主机技术指标
| 型号 | GTS3800 | |
基本规格 | 跟踪头尺寸 | 220×280×495 mm |
| 跟踪头重量 | 21.3Kg | |
| 控制器 | 集成式 | |
| 激光器 | 633nm,1mW/CW | Class 2 | |
| 防护等级 | IP54 | |
测量范围 | 好大测量半径 | 80米 |
| 水平方向 | ±360° | |
| 垂直方向 | -145°~+145° | |
| 目标识别 | 目标自锁距离 | 60m |
| 相机与视场角 | 1.3MP | 10° FOV | |
| 靶球规格 | 靶球直径 | 0.5英寸~1.5英寸 |
| 球心距离 | 3µm~7.5µm | |
恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
