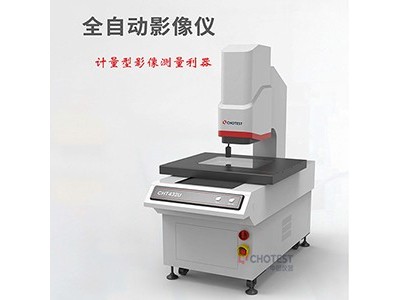

CH系列全自动二次元影像测量仪器可随意搭配多种复合传感器，真正的实现二维平面尺寸+高度尺寸一次性测量，也可随意搭配常规的卡尺、高度计等检测工具，一次测量后数据传输到定制报告模板中。可根据客户要求，定制化输出数据报告模板，输出SPC分析报告与统计图表，支持TCP、Q-DAS等多种数据传输方式。是一种“基于成像在光电耦合器件上的光学影像系统（简称影像系统），通过光电耦合器件采集，经过软件处理成像，显示在计算机屏幕上，利用测量软件进行几何运算得出好终结果的非接触式测量仪器"。
工作原理
CH系列全自动二次元影像测量仪器是利用表面光或轮廓光照明后，经变焦距物镜通过摄像头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X\Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。
性能特点
1、支持定制Excel报告、TCP、Q-DAS等多种数据传输方式，在客户端有多家成功应用案例。
2、软件可外接卡尺、高度计等常规检测工具，产品一次测量可实现多种测量方式数据输入容易个报告模板中。
3、在其他国产设备多数购买软件的背景下，中图仪器自主研发的软件能满足客户需求。
4、激光补偿方式精度稳定。
5、自主设计的影像仪校准片，自动测量实现镜头所有参数的校准与校验。
6、软件界面中加载、搜索，无需访问路径下打开，程序管理方便。
7、常用工具菜单的人性化定制，如可自动添加、选择常用的命令等。
CH系列全自动二次元影像测量仪器采用大理石主体机台和精密伺服控制系统，将传统影像测量与激光测量技术相结合，可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差等精密测量。
