XKZ-5G2和XKZ-20G2型电控箱，属G2系列电磁振动给料机的电能控制仪器，是XKZ-5G和XKZ-20G型电控箱的更新换代产品，弥补了原机型的不足，突出了该机型的特点，对G2系列电磁振动给料机稳定正常作用起了关键作用。

外形尺寸：180mm（长）×162mm（宽）×254（高）mm

机器净重：2kg

一、 本机特点：

1、电控器主回路采用可控硅作变流调节。

2、可控硅工作采用脉冲移相触发，能有效的控制电流和电压的突变，可使负载平稳起动，可确保可控硅的安全使用。

3、本机使用方便，式样新颖，底壳下装有金属支撑架及安装孔，既可悬挂，又可平放，为本机的安装与操作提供了方便。

二、 使用方法：

1、按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好。

2、打开电源开关键，工作指示灯亮，表示电源已接通。

3、顺时针转动电流调节选钮，使输出达合适强度。

三、 注意事项：

1、通态浪涌电流Itsm在寿命期内，浪涌次数有一定限制，因此，一般不要人为的对负载短路。

2、电控器周围介质温度不超过-20℃—＋40℃的范围。

3、周围介质温度为25℃时相对湿度不大于85%。

4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。

四、 主要性能指标

1、输入与输出电压<10V（输入电压大于或等于220V时实测）5V。

2、适用于正负220V±15%变化的。

3、导通角不低于175度。

五、安装方法：

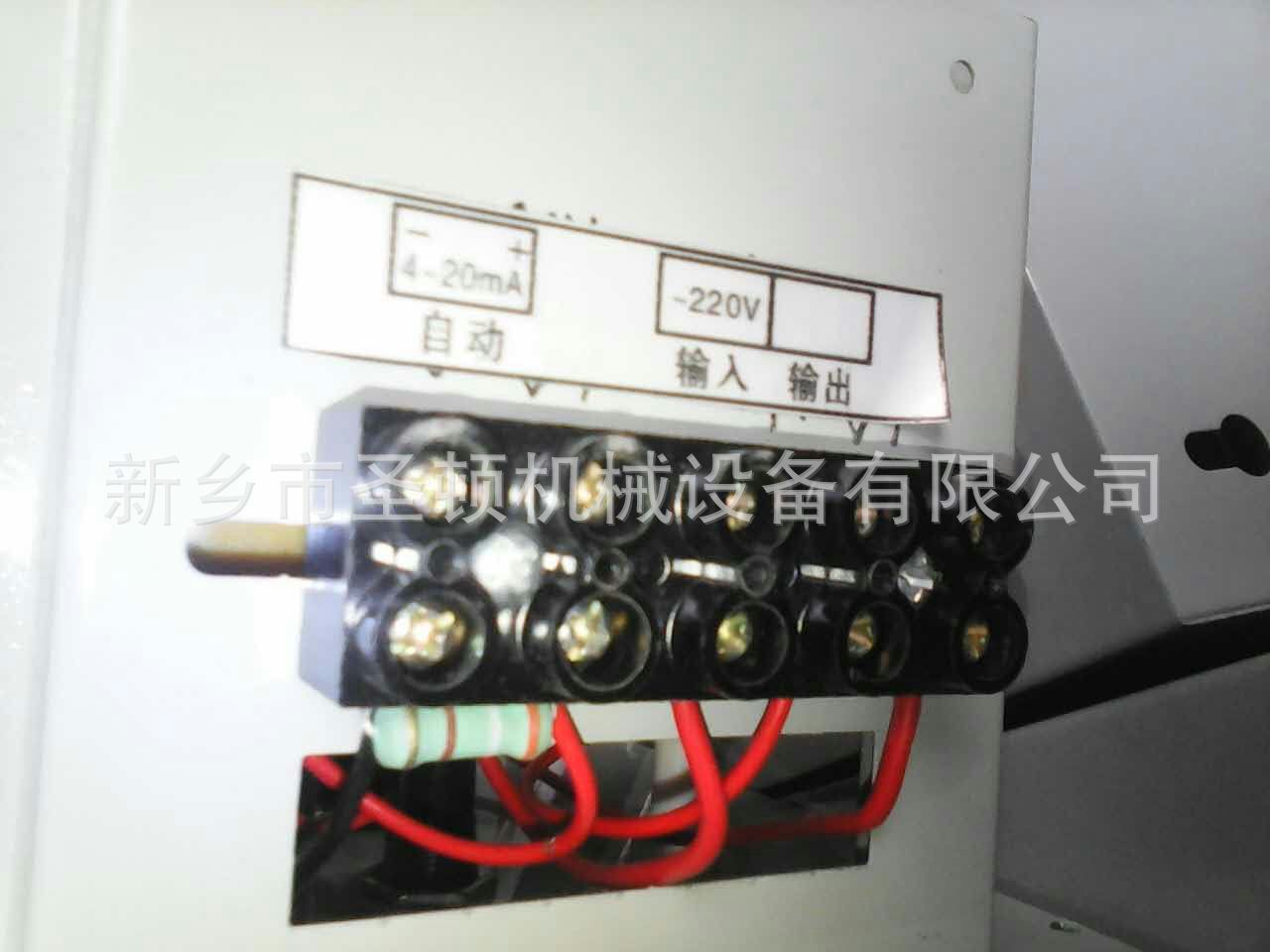

⒈将控制器后面板标有输出的二个端子与给料机相连（可不分反正）。

⒉将控制器后面板标有输入的二个端子与220V交流电相连（可不分火、零）。

⒊确认连接正确后，即可接通电源。

⒋调节“电流调节”旋扭可控制给料机速度。

注意：输出和输入不能反接，二个输出端不能短接。
电流调节旋扭要轻轻转动，好多只能转多半圈，即3/4圈，约260度。

六、常见故障及排除说明：

1，接通电源后机器不振动：
故障原因：电控箱保险管断了；线圈导线短路或引出线接头断了。
处理方法：更换保险；用摇表或欧姆表检查电阻，处理短路或接好引出线。

2、振动微弱，调节电位器振幅反应小，不起作用或电流偏高：
故障原因：电控箱中可控硅击穿；铁芯和衔铁之间气隙堵塞、板弹簧间隙堵塞 。
处理方法：更换可控硅；清除堵塞物。

3、机器间歇的工作或电流上下波动：
故障原因：线圈损坏。
处理方法：查线圈层间或匝间有无短路现象或引出线接头是否虚连，然后修理或更换线圈。

4、机器噪音大，调节电位器振幅反映不规则，有猛烈的撞击声：
故障原因：板弹簧发生断裂；振动器与槽体连接螺栓断裂或松动；铁芯与磁铁发生撞。
处理方法：更换新板弹簧；更换或拧紧螺栓；调节铁芯和衔铁的气隙到额定值2毫米。

5、其余正常，只是电流偏高：
故障原因：可能气隙太大。
处理方法：调节铁芯和衔铁的气隙到标准值2毫米。

注意：给料机设计气隙为2毫米（即铁芯和衔铁的装配间隙），如果装配间隙偏大，将会影响电流的显著增大，以致烧毁线圈；相反，如果气隙偏小，则铁芯和衔铁浆容易发生碰撞，造成损坏。在调整装配气隙的同时，铁芯和衔铁的两个工作面必须保持平行，调整好后再把调整螺栓锁紧。
