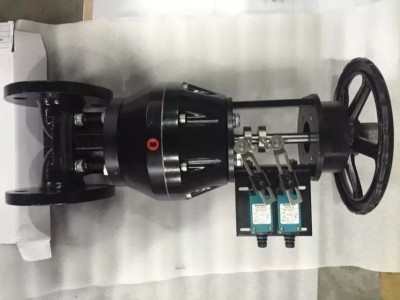

进口气动衬氟隔膜阀
德国沃德WODE进口气动衬氟隔膜阀由内衬隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质开关及自动化控制。
由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的开关控制。
进口气动衬氟隔膜阀主要技术参数：
|
执行器形式 |
常开式，常闭式，双作用 |
|
结构形式 |
堰式、屋脊式、往复式、直流式 |
|
空气驱动 |
压缩空气 4～6bar |
|
公称通经 |
15～200mm |
|
公称压力 |
1.0Mpa、1.6Mpa或者ANSI Class150 |
|
使用温度 |
-10℃～150℃ |
|
连接方式 |
法兰 |
|
阀体材质 |
铸铁、铸钢+内衬 |
|
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|
膜片材质 |
PTFE、EPDM |
|
适用介质 |
强酸碱及各种有机溶剂等 |
|
执行器 |
铝合金 |
|
安装方向 |
任意角度 |
|
可选附件 |
限位开关、.器、电磁阀、减压阀 |

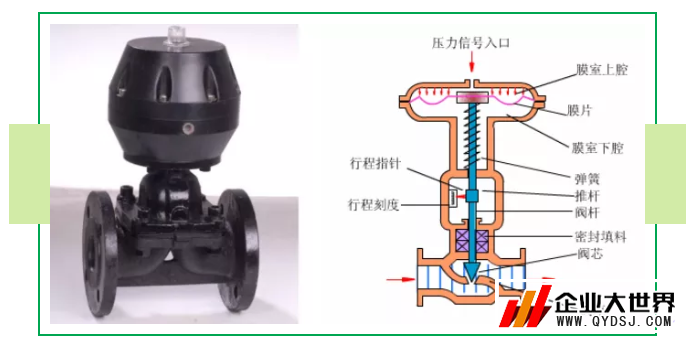

进口气动衬氟隔膜阀结构图：
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
衬里材质选型：
|
衬里材质（代号） |
适用温度 |
适用介质 |
|
硬橡胶（NR） |
-10℃～85 ℃ |
除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。 |
|
软橡胶（BR） |
-10 ℃～85 ℃ |
具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。 |
|
丁基胶（IIR） |
-10℃～120 ℃ |
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
|
氯丁胶 |
（CR）-10℃～120 ℃ |
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
|
铸铁不视裹 |
-40℃～100 ℃ |
非腐蚀性介质 |
隔膜材质选型：
|
隔膜材质（代号） |
适宜温度 |
适用介质 |
|
丁基胶（B级） |
-40 o C～100 o C |
良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
|
天然胶（Q级） |
-50 o C～100 o C |
用于净化水、无机盐、稀释无机酸。 |
气动衬氟隔膜阀优点
耐腐蚀衬氟阀门是对阀体内介质所能达到的地方全部采用衬里工艺，内衬材料一般采用FEP（F46）和PCTFE（F3）氟塑料(PTFE)。
