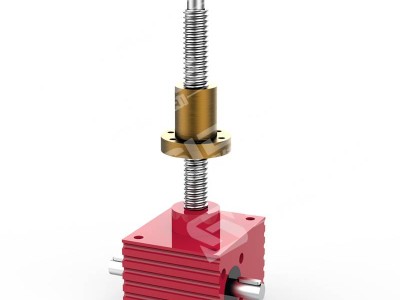

赛德SJB10蜗轮丝杆升降机电动滚珠升降器
SJA和SJB都属于SJ系列丝杆升降机,具有结构紧凑、体积小、重量轻、外形美观动力源广泛、安装方便、无噪音、功能多、配套形式多、使用灵活、可靠性高、使用寿命长等许多优点.
推力范围:-30吨
–行程可至8m,得考虑丝杠的稳定性及导向机构
–工作制30%,如果负载率较小,则可以适当提高工作制
–升降速度小于1500mm/min(23mm/s),特殊情况可以达到46mm/s
–效率小于33%,有自锁功能,大减速比L1自锁
–精度.,附加反齿隙装置精度可至
–同步,同一电机可同时驱动多台螺旋升降机,机械同步
1、结构形式1型--丝杆做轴向移动
2型--丝杆作旋转运动、螺母作轴向移动
2、装配型式A型---丝杆(或螺母)向上移动;
B型---丝杆(或螺母)向下移动.
3、丝杆头部型式的丝杆头部分为I型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ(扁头型)四种型式;2型结构形式的丝杆头部分为I型(圆柱型)、Ⅲ型(螺纹型)二种型式.
4、传动比: 普通速比(P)、慢速比(L)
赛德SJB10蜗轮丝杆升降机电动滚珠升降器
