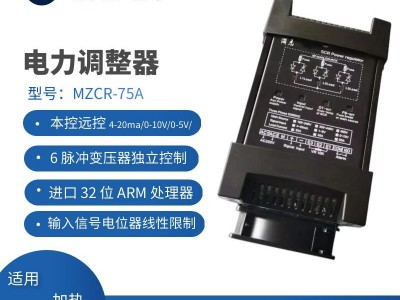

采用功率电力电子技术，输出三相平衡、电压平滑、抗干扰超强、节能效果明显适用于电炉工业、机械设备、玻璃工业、汽车工业、节能照明等加热调压调功行业。
一、产品特点
实现本控远控 4-20ma/0-10V/0-5V/电位器，无扰动切换。
具备输入信号电位器线性限制功能。
采用进口 32 位 ARM 处理器，线性移相调压，
LED 灯指示缺相、过温度、断快熔、输入指示。
采用 6 脉冲变压器独立控制，感性阻性负载稳定控制。
内置熔断器，并具备缓启动功能。
二、端口定义
|
标号 |
功能说明 |
|
AC1 |
控制电源输入AC220V±10% Pmax30W |
|
AC2 |
|
|
M |
+10V 电源输出，用于外接电位器，输出能力 0.5W |
|
+ |
模拟输入正(4-20mA/0-10V/1-10V/1-5V/电位器) |
|
- |
模拟输入负 |
|
E3 |
信号限制调节输出 |
|
E2 |
信号限制调节输入 |
|
E1 |
信号限制调节地 |
|
COM |
故障继电器输出，故障时闭合，输出能力 AC250V3A |
|
NC |
三、显示指示
|
显示 |
名称 |
说明 |
排查 |
|
Power |
电源 |
220V 工作电源指示 |
检查 220V 电源电压 |
|
Input |
输入 |
4-20ma 或 0-10V 等信号输入，随输入增大闪烁 加快 |
检查信号是否输入，用万用表测量+、 -端子电压，4-20ma 对应 1-5V |
|
OT-err |
超温 |
散热器温度超过 85 度停机报警 |
检查风机是否转动 |
|
FB-err |
缺相 |
电源缺相或者保险丝熔断，闪烁指示 |
检查三相电源缺相或者保险丝融断 |
|
Load |
负载 |
无三相电源亮，正常运行灭 |
|
五、外形尺寸(MM)
|
型号 |
长 L |
宽 W |
高H |
长Z1 |
宽 Z2 |
孔 T3 |
重量 |
|
MZCR-30A |
190 |
115 |
175 |
91 |
105 |
M6 |
2.3Kg |
|
MZCR-40A |
190 |
115 |
175 |
91 |
105 |
M6 |
2.3Kg |
|
MZCR-60A |
250 |
140 |
195 |
161 |
133 |
M6 |
3.9Kg |
|
MZCR-75A |
250 |
140 |
195 |
161 |
133 |
M6 |
3.9Kg |
|
MZCR-100A |
250 |
140 |
195 |
161 |
133 |
M6 |
3.9Kg |
|
MZCR-120A |
290 |
140 |
195 |
201 |
133 |
M10 |
5.1Kg |
|
MZCR-150A |
340 |
140 |
195 |
251 |
133 |
M10 |
5.7Kg |
|
MZCR-200A |
340 |
140 |
195 |
251 |
133 |
M10 |
5.7Kg |
|
MZCR-250A |
390 |
263 |
240 |
376 |
229 |
M10 |
12.5Kg |
|
MZCR-300A |
390 |
263 |
240 |
376 |
229 |
M10 |
12.5Kg |
