一、产品简介及用途：

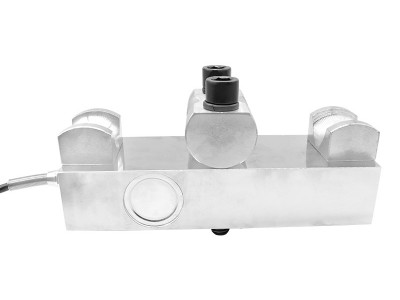

LCZ-401B旁压式张力传感器为双孔剪切梁结构，安装使用方便，操作简单，好于测量钢丝绳的张力。钢丝绳通过U型螺栓固定在传感器上，当钢丝绳受拉力时，力通过导向轮作用于传感器上。主要适用于起重、水利、煤矿等行业的超载控制、过程显示及检测系统。
二、产品结构与外形尺寸：
|
量程 |
钢丝绳直径 | L | W | H |
|
1t~10t |
φ6-φ24 | 180 | 60 | 85~110 |
|
10t~20t |
φ20-φ40 | 200 | 84 | 110~140 |
|
15t~30t |
φ30-φ50 | 220 | 94 | 110~150 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 1t~30t | 输出电阻 | 350±5Ω或700±5Ω |
| 输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.3~±0.5%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.3%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.3%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.3%F.S. |
防护等级 |
IP65、IP66 |
| 零点温度系数 | ±0.1%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.1%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 380±30Ω或750±30Ω |
