一、产品简介及用途：

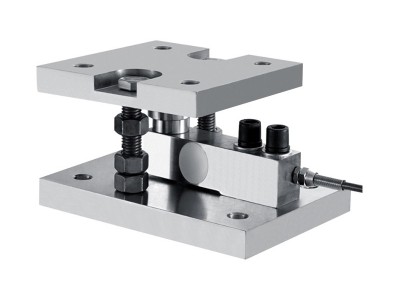

LCZ-301P悬臂模块传感器精度高，安装简便，性能稳定，具有自动调心及防倾覆功能。适用于平台秤、料斗秤、罐秤、汽车衡等工业自动化测量控制系统。
二、产品结构与外形尺寸：
| 量 程 | A | A1 | B | B1 | L | L1 | L2 | C | C1 | H | H1 | H2 | Y | Z | T | D |
| 0.1-2T | 100 | 80 | 110 | 90 | 160 | 10 | 140 | 110 | 90 | 103.5 | 16 | 16 | 13 | 13 | 50 | 49.5 |
| 3-5T | 150 | 122 | 110 | 80 | 228 | 14 | 200 | 110 | 80 | 109.5 | 26.5 | 24 | 13 | 13 | 75 | 75 |
| 10-15T | 180 | 140 | 140 | 100 | 290 | 20 | 250 | 140 | 100 | 157.5 | 30 | 30 | 22 | 22 | 90 | 90 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 0~15T | 材质 | 合金钢 |
| 输出灵敏度 | 2.0±10%mV/V | 阻抗 | 350Ω |
| 零点输出 | ±2%F.S. | 绝缘电阻 | ≥5000MΩ/100VDC |
| 非线性 | 0.1%F.S. | 使用电压 | 5~10V |
| 滞后 | 0.1%F.S. | 工作温度范围 | -20~80℃ |
| 重复性 | 0.1%F.S. | 安全过载 | 120%F·S |
| 蠕变（30分钟） | 0.05%F.S. | 极限过载 | 150% |
| 温度灵敏度漂移 | 0.05%F.S./10℃ | 电缆线规格 |
Φ5x3m |
| 零点温度漂移 | 0.05%F.S./10℃ | 线缆极限拉力 | 10kg |
| 响应频率 | 10kHz |
