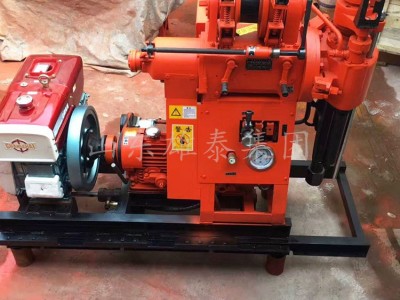

一、BZ-100型液压钻机简介：
BZ-100型液压钻机主要适用于地质普查勘查，地球物理勘探，道路及建筑勘探，打水井等钻进工程。
二、BZ-100型液压钻机特点：
1.具有油压自动给进机构，提高钻进效率，减轻工人体力劳动。
2.采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠。
3.配有孔底压力计指示压力，便于掌握孔内情况。
4.手柄集中操作方便。
5.结构紧凑，钻机、水泵及柴油机都安装在一个底座上，占用机场面积小。
6.重量轻、分解性强，便于搬迁，适合于平原或山区工作。
三、BZ-100型液压钻机技术参数与规格：
|
基本参数 |
钻杆深度（m） |
100 |
|
终孔直径(mm) |
75 |
|
|
钻杆直径(mm) |
42 |
|
|
外形尺寸(长X宽X高)mm |
1640*920*1240 |
|
|
质量(Kg) |
500 |
|
|
回转器 |
立轴转速(三档)r/min |
142、285、570 |
|
立轴行程(mm) |
450 |
|
|
立轴好大给进力(N) |
14700 |
|
|
立轴好大起重力(N) |
24500 |
|
|
卷扬机 |
好大提升力(一速、单绳)(N) |
10000 |
|
卷筒圆周速度(m/s) |
0.42、0.81、1.68 |
|
|
水泵 |
型式 |
卧式单缸双作用活塞泵 |
|
流量(l/min) |
配柴油机(1800r/min)时:100 |
|
|
配电动机(1500r/min)时:83 |
||
|
压力 |
好大许用压力(MPa) |
1.5 |
|
连续工作压力(MPa) |
0.7 |
|
|
动力机 |
柴油机型号 |
S1100N |
|
柴油机标定转速(r/min) |
2200 |
|
|
柴油机十二小时功率(Kw) |
10.53 |
|
|
电动机型号 |
Y131M-4-B3 |
|
|
电动机标定转速(r/min) |
1500 |
|
|
电动标定功率(Kw) |
7.5 |
|
|
主机 |
外形尺寸（mm） |
1640*1030*1440 |
|
重量（kg） |
600 |
