134 0616 0918喷漆房废气处理设计方案及示意图

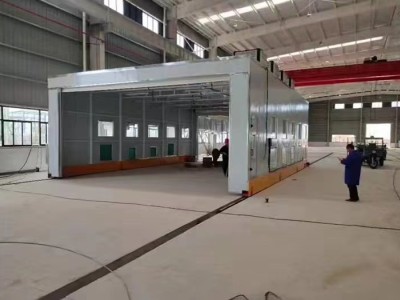

整体移动式喷漆房包含整体移动房体房体驱动系统、照明系统、顶部送风系统、加热系统、地沟漆雾净化系统、室外水幕净化系统及废气治理净化系统组成。工件可以采用叉车或天车运送至的喷漆房工作区域范围之内。整体移动喷漆房，包括喷漆房体，所述喷漆房体为空心的长方体；所述喷漆房体的下端两侧分别设置有若干移动轮，所述移动轮由电机驱动转动；所述喷漆房体的内部通过横隔板分隔成上部的管道室和下部的喷漆室；所述管道室内水平设置有环形连通管，所述喷漆房体的上方设置有向环形连通管供风的风机；所述环形连通管的下方连通有若干竖向的出风管，所述出风管的下端向下穿过所述横隔板，且所述出风管的下端设置有出风喷头，若干出风喷头向下出风形成环形风幕。
进一步地，若干所述出风喷头包括若干单板喷头和若干双板喷头，若干单板喷头和若干双板喷头沿环形连通管的管体延伸方向交错设置；所述单板喷头的下单设置有一个竖向的出风板，所述双板喷头的下端并排设置有两个竖向的出风板；所述出风板的下端设置有若干风孔；将双板喷头的两个出风板之间的间隙称为风板间隙；单板喷头上的出风板的两侧边缘分别伸入两侧的风板间隙内。
进一步地，所述风孔为向下扩张的倒锥形孔。
进一步地，所述环形连通管的整体轮廓为方形，所述风机设置在环形连通管的中心上方，所述风机的下方设置有供风总管，所述供风总管的下端通过四个供风支管分别连接所述环形连通管的四边中心。
进一步地，所述喷漆室的墙板上设置有若干补风口，所述补风口由铝合金格栅制成。
进一步地，所述喷漆房体由骨架和墙板组成，所述骨架由矩形钢管制成，所述墙板由岩棉彩钢板制成。
进一步地，所述喷漆房体的一端设置有电动升降门。
本实用新型的一种整体移动喷漆房，其有益效果如下：
喷漆房可整体移动，在移出和调入工件时不必如伸缩式喷漆房那样收缩和展开房体，而是直接移动整个喷漆房，耗时更少，有利于提高生产效率；

喷漆房内能够产生环形风幕，形成相对封闭的喷漆工作区域，方便进行涂装作业；
环形风幕由交替设置的单板喷头和双板喷头出风形成，风幕对喷漆工作区域的封闭效果好。
