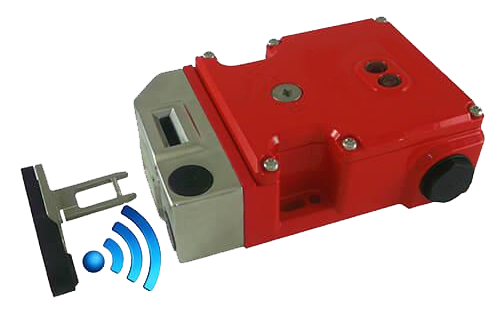

BOXJ- 电磁锁定K-RFID安全门锁
|
• BOXJ安全盒子内置电磁锁定RFID门锁 • 集成多种功能组合安装，后部逃生滑动或者 旋转把手可选 • 外壳包含标准22mm按钮、灯或者开关按钮 • 安全等级达到 Ple |
• 锁定门联锁开关，集成独特的RFID编码，保护装置可承受高达2000N
• 防护锁定开关是一种舌型安全联锁开关，它结合了传统的机械防篡改舌 片技术（cam系统），但除此之外还采用了唯一编码的RFID非接触编码 传感器技术。K-RFID开关联锁并保持关闭的防护门，以防止操作员移动 或危险的机械。它们适用于需要高防篡改技术以防止意外或故意绕过联 锁装置的情况。必须满足这两种技术才能启动机器。
• K-RFID采用坚固的压铸金属机身设计，具有2000N的握持力，以保持中 大型防护门关闭，直到危险消除，K-RFID适用于大多数工业应用。
• 外壳防护等级为IP67，采用双密封盖垫片设计和金属固定件。
|
RFID 锁舌可选为普通锁舌 |
BOXJ- X4孔位 安全门锁盒子

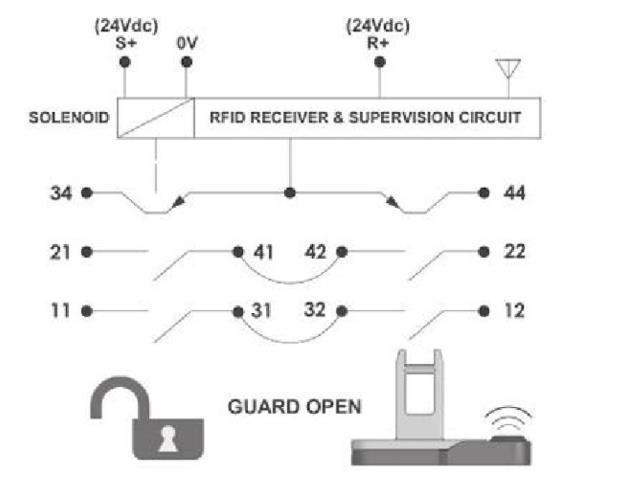

连接示例：连接至SM 6系列安全控制器
BOXJ-X4-ERTL-RFID显示，带旋转手柄，并配备锁定停止、启动与重置 按钮和指示灯
|
M23 12路快插头 |
|
|
| 1 | 0V | 直流电源 | |
| 2 | 24V DC | 交流电源 | |
| 3 | +24V DC | 电磁阀解锁 | |
| 4 6 | 1 NC |
|
|
| 7 8 | 1 NC |
|
|
| 9 10 | LED 绿色 | 关 | |
| 5 11 | LED 红色 | 关 | |
| 12 |
|
接地连接 |
安全回路模块
|
· 通用型安全回路搭建模块 |
|
产品名称 |
型号 |
安全输入3CH |
输出 |
订货编号 |
|
安全继电器 |
SR103系列 |
1组安全产品 |
3N/O+1N/C |
详见产品资料 |
|
安全继电器 |
SR301系列 |
3组安全产品 |
2N/O |
|
|
安全控制器 |
SM601系列 |
6组安全产品 |
2N/O+4Tr |
|
|
说明 |
|
|||
技术性能

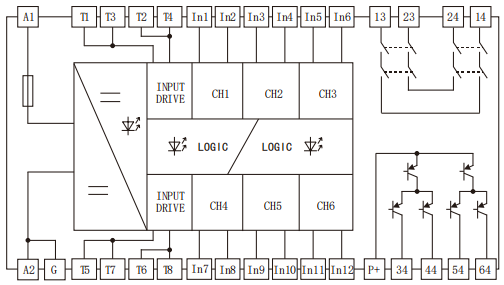

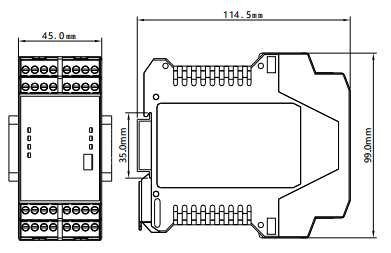

| 功能框图 | 外形尺寸(深×高×宽)： 114.5mm×99.0mm×45mm |
|
|
