钢丝绳隔振器是由钢丝绳绕成螺旋状并固定在沿螺母布置的两块金属板之间制作而成的。它是一种具有非线性特性和干摩擦阻尼的新型隔振器,采用多股钢丝按一定方向缠绕而成的钢丝绳作为弹性元件,具有明显的迟滞特性,其能量耗散来源于钢丝间的摩擦、挤压、滑移。
JGX-0480D-72A钢丝绳隔振器是JGX-0480系列钢丝绳隔振器中的一种型号,该型号由直径4.8mm的钢丝绳沿着上下两个夹板绕制10圈而成,能够承受的好大静载荷为72kg,具有耐腐蚀、耐冲击、耐高低温等性能,适用于机载、车载、舰载等电子、机械设备、计算机与仪器仪表的隔振缓冲,导航与发射系统的安全防护以及高低温、化学污染等恶劣环境下机械、电子设备与设施的隔振缓冲等方面。
JGX-0480D-72A技术参数

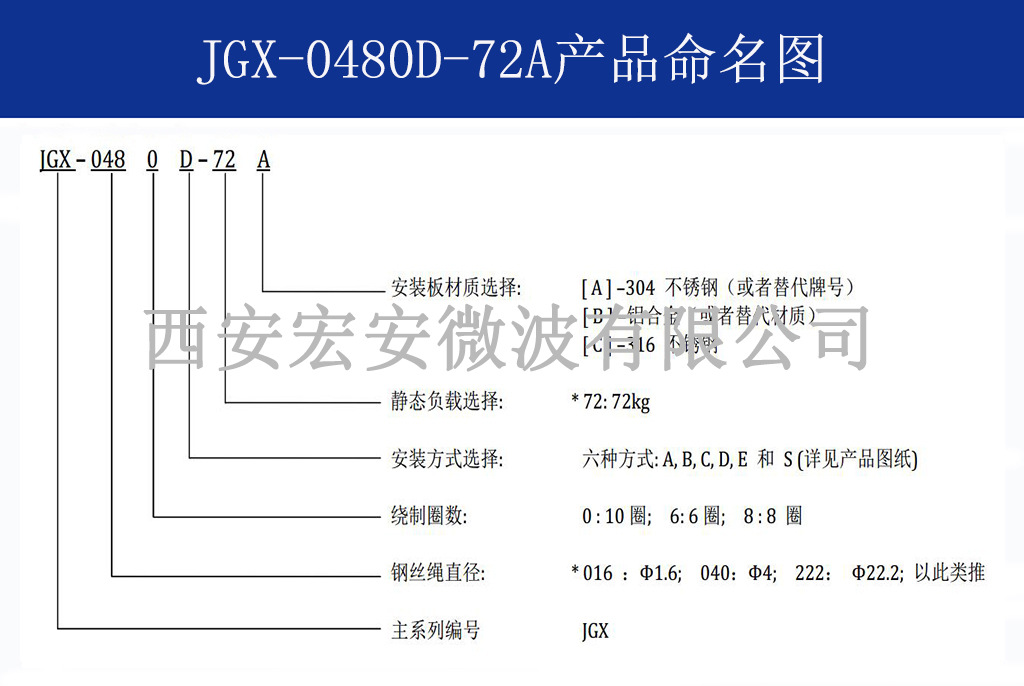

一、命名方式
二、结构图
三、尺寸表
四、安装方式
五、垂直方向压载好大变形和好大静载荷
六、45°方向压载好大变形和好大静载荷
七、侧向压载好大变形和好大静载荷
