DN100补偿量75mm不锈钢波纹补偿器产品，我们根据客户的不同需求提供出内加导流筒来增加补偿量75mm，以下是不锈钢波纹补偿器内加导流筒制造加工现场照片。

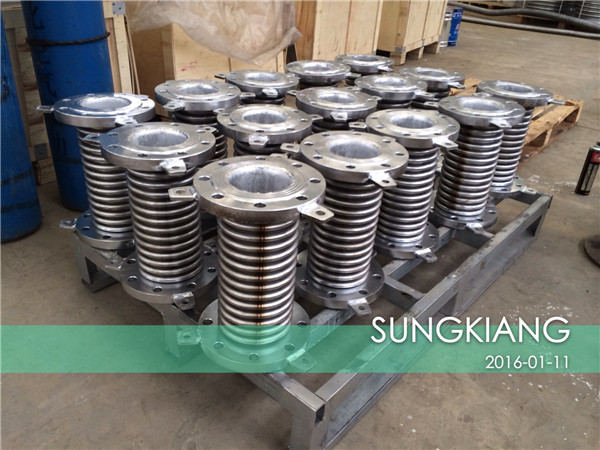

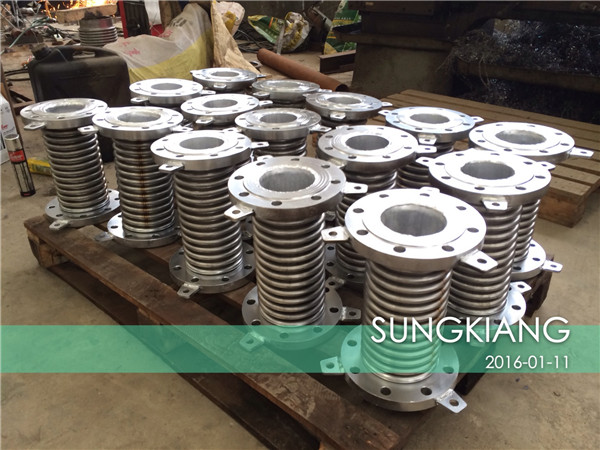

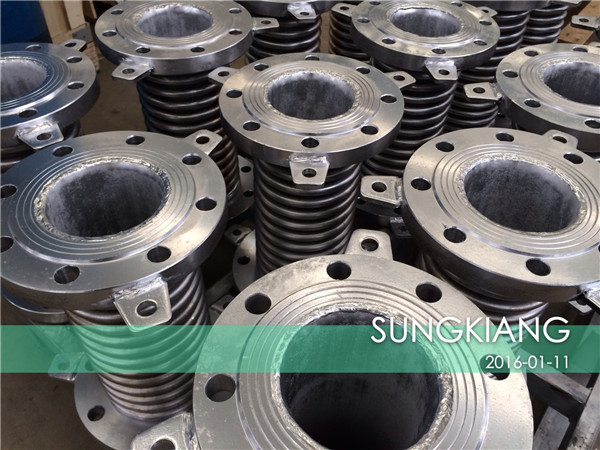

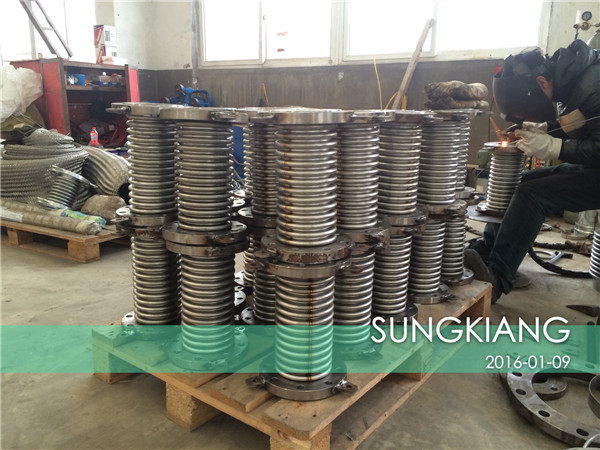

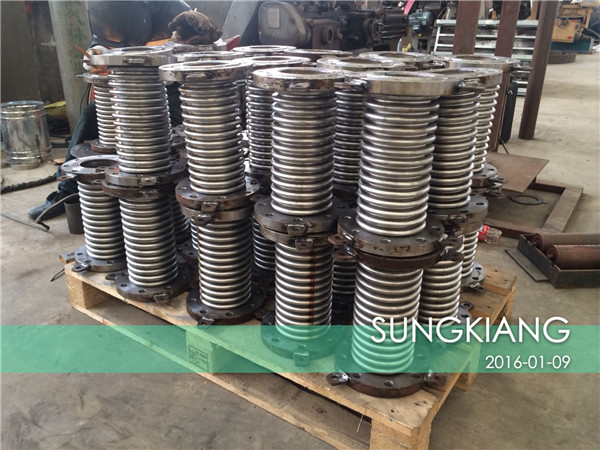

一、DN100补偿量75mm不锈钢波纹补偿器内加导流筒制造加工现场：
二、DN100不锈钢波纹补偿器介绍：
1、DN100不锈钢波纹补偿器(膨胀节)用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩，也允许少量弯曲。[波纹管膨胀节]为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。
2、为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。
3、这类膨胀节的优点是节省空间，节约材料，便于标准化和批量制造加工，缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管制造加工技术水平的提高，这类膨胀节的应用范围正在扩大。
4、英文名称为expansion joints，Bellow Expansion Joint，是一种挠性、薄壁、有横向波纹的具有伸缩功能的器件，它由金属波纹管与构件组成。DN100不锈钢波纹补偿器的工作原理主要是利用自身的弹性伸缩功能，补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，补偿的作用具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和提高管道使用寿命的作用。
三、DN100不锈钢波纹补偿器工作原理：
1、波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。其作用可以起到:
2、补偿吸收管道轴向、横向、角向热变形。
3、吸收设备振动，减少设备振动对管道的影响。
4、吸收地震、地陷对管道的变形量。
5、补偿器按是否能吸收管道内介质压力所产生的压力推力(盲板力)，可分为无约束型波纹管补偿器和有约束型补偿器;按波纹管的位移型式，可分为轴向型补偿器、横向型补偿器、角向型补偿器及压力平衡型波纹管补偿器。
四、DN100不锈钢波纹补偿器应用范围：
1、变形与变形量大而空间位置受到限制的管道。
2、变形与位移量大而工作压力低的大直径管道。
3、需要限制接管负载的设备。
4、要求吸收或隔离高频机械震动的管道。
5、要求吸收地震或地基沉降的管道。
6、吸收管道泵出口震动。
五、DN100不锈钢波纹补偿器的安装说明：
1、产品安装前，应先检查补偿器的型号、规格是否必须符合整个管系的设计要求。
2、两固定支架之间只能安装一个补偿器或一组角向型补偿器。
3、固定支架必须有足够的强度，以保证补偿器不受破坏；导向支架必须有足够的导向性，否则影响管线位移的传递。
4、波纹补偿器与刚性管道比较，安装时要方便得多，管道的一些偏差可以由补偿器补偿，但这并不意味着对管道安装可以无任何要求。因为安装时如果已吸收较大的位移，工作时，其使用寿命受到影响。因此，原则上不提倡用补偿器来补偿安装偏差。
5、通常，样本中所列型式的补偿器是不吸收扭矩的，因此，在安装时不允许补偿器受到扭矩。
6、对带导流筒的补偿器，应注意使导流筒方向与介质流动方向一致（按补偿器的流向标志安装）。平面角向型补偿器的铰链转动平面应与位移平面一致。
7、需要进行“冷紧”的膨胀节，其预变形所用的辅助构件，应在补偿器预变形后拆除。
8、管系安装完毕后应立即拆除补偿器上用作安装运输保护的辅助定位机构及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下得以充分补偿。
9、除设计要求预拉压或“冷紧”的预变形外，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响补偿器的正常功能，否则会降低其使用寿命和增加管系、设备及支撑构件的载荷。
10、管道对中性要好，在无其它方法保证时，可采用直管敷设后切下等长管道再安装膨胀节的方法来保证。
11、保温层应做在补偿器外保护套上，不得直接做在波纹管上。不得采用含氯的保温材料。
12、安装过程中不允许焊渣飞溅到波纹管表面或使波纹管受到其它机械损伤。
13、支架必须符合设计要求，严禁在支架未安装好之前在管线内试压，以免将补偿器拉坏。
14、补偿器允许不超过1.5 倍公称压力的系统压力试验。
15、对用于气体介质的补偿器及其连接管道，作水压试验时，要考虑充水时是否需要对补偿器的接管加设临时支架以承重。
16、水压试验用水必须洁净，无腐蚀性，并控制水中氯离子的含量不超过25ppm。
17、水压试验结束后，应尽快排尽波纹管中的积水，并迅速将波壳的内表面吹干。
18、装有补偿器的管线在运行操作中，阀门开启和关闭要逐渐进行，以免管线内温度和压力急剧变化，造成支架或膨胀节损坏。
