自动SKFL-25/6.5矿用水质过滤器 汽水过滤器
1、用途、特点、适用范围
1.1主要用途
SKFL系列矿用水质过滤器用于煤矿井上、井下水质过滤。安装在煤矿井下采煤、掘进喷雾用水、巷道、皮带喷雾洒水管路或地面供水管路上，对所用水杂质（铁锈、泥沙、悬浮物等）进行过滤并可对过滤后留在过滤网内的杂质进行自动或半自动反冲洗的水质过滤器。180-5372-5291
1.2工作条件
环境温度为－10℃～+40℃，煤矿井下空气成分应符合《煤矿安全规程》，工作环境允许有淋水情况，按照一般金属物搬运条件即可。
1.3适用范围 适用压力为0.6-10Mpa管路中进行过滤。过滤精度达到60-200目（根据用户需要加工订做）.
1.4执行标准 执行Q/JNSL003-2007 《SKFL型矿用水质过滤器技术条件》
1.6 标记示例
通经φ50、压力6.5Mpa、过滤器型号为：SKFL-50/6.5；
通经φ108、压力10Mpa、智能型过滤器型号为：SKFLZ-108/10。
2、主要技术参数
SKFL矿用水质过滤器基本参数（适用压力：0.6_6.5Mpa,其它压力可定做）
型 号
出入口DN
长度L
中心高h
排污口DN
mm
in
mm
mm
mm
SKFL-25/6.5
25
1
500
130
13
SKFL-50/6.5
50
2
680
140
13
SKFL-89/6.5
89
3
680
160
19
SKFL-108/6.5
108
4
680
180
19
SKFL-133/6.5
133
5
720
200
19
SKFL-159/6.5
159
6
720
230
19
此尺寸可能有改动，恕不另行通知！智能型中心高度在上表基础上加100mm！
工作原理

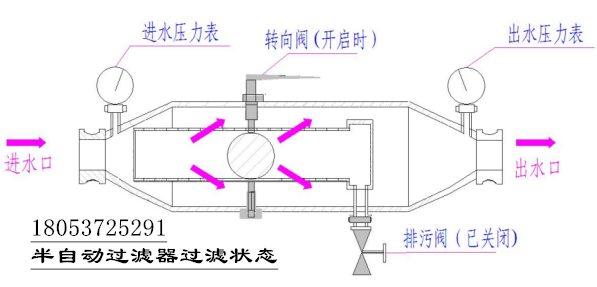

过滤器正常过滤
水流换向阀板为开启状态，待处理的水通过滤网时，水中的细小颗粒、杂质、悬浮物等由于惯性作用沉积在排污口附近，堵塞了出口段过滤网，两端压力表显示压力不一致，提示需要反冲洗滤网。
结构
自动SKFL-25/6.5矿用水质过滤器 汽水过滤器
反冲洗过滤器主要由优质碳钢筒体、特殊结构的不锈钢模形网、快速或法兰连接头、压差压力表、转向阀及排污阀所组成。
