智能压电式/电容式涡街流量计
LUGB-2401P6涡街流量计,蒸汽流量的计量带温度压力智能补偿型
温压补偿一体化涡街流量计可以替换在现场无法正常工作的分流旋翼式蒸汽流量计，现场液晶表头显示瞬时流量、累积流量,切换显示实时温度、实时压力、有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式补偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。在饱和蒸汽和过热蒸汽转换状态下可自动切换。.使用这种流量计可以大大提高计量的准确度。替代无法正常使用的旋翼式蒸汽流量计。

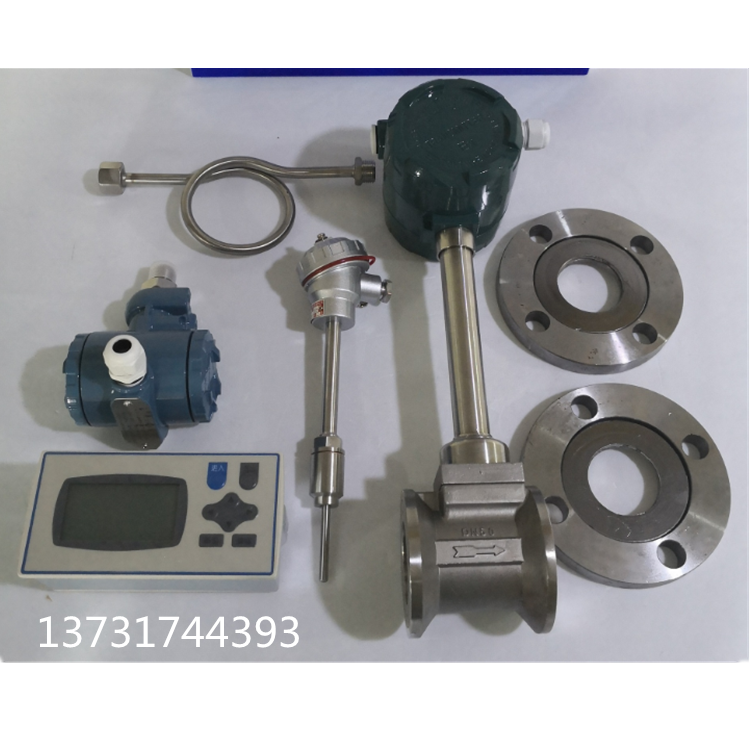

采用一体化结构的涡街流量计是集成了涡街流量传感器，压力变送器，温度传感器三种传感器于一体，所测量信号经流量计信号处理电路采用单片机技术进行数据处理，测量精度高。可以内置锂电池供电或者24VDC供电。涡街流量计的..优点是压电晶体内置在漩涡发生体内，避免外置式引起流体扰动，无零点漂移，可靠性高。具有RS-485 接口、Hart协议、Mo*us 协议的可选通讯功能，有着非常稳定的零点和精度。
.部分：概述• 产品的种类和适用范围

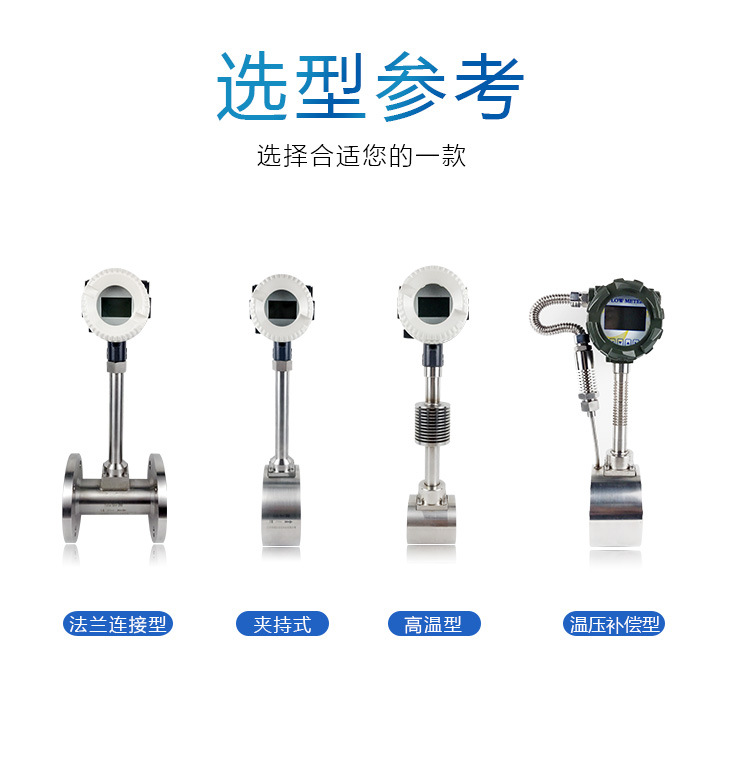

• LUGB 系列满管型压电式涡街流量仪表 • LUGB 系列插入型压电式涡街流量仪表 • LUGE 系列满管型电容式涡街流量仪表 • LUGE 系列插入型电容式涡街流量仪表 • LUGB/E 系列电池供电型涡街流量仪表 • 潜水型 / 分体型涡街流量仪表（协议订货） • 多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示 • 智能流量积算仪，数码管显示 LUGB/E 型涡街流量仪表广泛适用于石油 、 化工 、冶金、 热力 、 纺织 、 造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体 ( 氧气、氮气氢气、天然气、煤气等 ) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制 .
工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图 ( 一 ) 所示。
图 ( 一 )
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f ，被测介质来流的平均速度为 V ，旋涡发生体迎流面宽度为 d ，表体通径为 D ，根据卡曼涡街原理，有如下关系式 :
f=StV/d 公式 (1)
式中：
f －发生体一侧产生的卡门旋涡频率
St －斯特罗哈尔数（无量纲数）
V －流体的平均流速
d －旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中 , 斯特罗哈尔数（ St ）是无因次未知数，
图（二）表示斯特罗哈尔数（ St ）与雷诺数（ Re ）的关系。
主要技术指标表 ( 一 )
| 公称通径 (mm) | 25 ， 40 ， 50 ， 65 ， 80 ， 100 ， 125 ， 150 ， 200 ， 250 ， 300 ， (300 ～ 1000 插入式 ) |
| 公称压力 (MPa) | DN25-DN200 4.0(>4.0 协议供货 ) ， DN250-DN300 1.6(>1.6 协议供货 ) |
| 介质温度 (℃) | 压电式： -40 ～ 260 ， -40 ～ 320 ；电容式： -40 ～ 300, -40 ～ 400 ， -40 ～ 450 （协议订货） |
| 本体材料 | 1Cr18Ni9Ti ， ( 其它材料协议供货 ) |
| 允许振动加速度 | 压电式 : 0.2g 电容式 :1.0 ～ 2 .0g |
| 精确度 | ±1%R ， ±1.5%R ， ±1FS ；插入式： ±2.5%R ， ±2.5%FS |
| 范围度 | 1 ： 6 ～ 1 ： 30 |
| 供电电压 | 传感器： +12V DC ， +24V DC ；变送器： +12V DC ， +24V DC ；电池供电型： 3.6V 电池 |
| 输出信号 | 方波脉冲 ( 不包括电池供电型 ) ：高电平 ≥5V ，低电平 ≤1V ；电流： 4 ～ 20mA |
| 压力损失系数 | 符合 JB/T9249 标准 Cd≤2.4 |
| 防爆标志 | 本安型： ExdⅡia CT2-T5 隔爆型： ExdⅡCT2-T5 |
| 防护等级 | 普通型 IP65 潜水型 IP68 |
| 环境条件 | 温度 -20℃ ～ 55℃ ，相对湿度 5% ～ 90% ，大气压力 86 ～ 106kPa |
| 适用介质 | 气体、液体、蒸汽 |
| 传输距离 | 三线制脉冲输出型： ≤ 300m ，两线制标准电流输出型 (4 ～ 20mA) ：负载电阻 ≤750Ω |
.二部分 : 仪表口径的确定和安装设计
仪表选型是仪表应用中非常重用的工作 , 仪表选型的正确与否将直接影响到仪表是否能够正常运行 . 因此用户和设计单位在选用本公司产品时 , 请仔细阅读本节资料 , 认真核对 流体的工艺参数 并 随时可与我公司的销售或技术支持部门联系，以确保选型正确。
仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表，用于不同介质时，它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。
( 一 ) 参比条件下空气及水的流量范围，见表（二）， 参比条件如下：
1 ．气体： 常温常压空气， t= 20℃ ， P=0.1MPa （绝压）， ρ= 1.205 kg /m 3 ， υ=15×10 -6 m 2 /s 。
2 ．液体： 常温水， t= 20℃ ， ρ= 998.2kg /m 3 ， υ=1.006×10 -6 m 2 /s 。
（二）确定流量范围和仪表口径的基本步骤：
1 ． 明确以下工作参数。
（ 1 ）被测介质的名称、组份
（ 2 ）工作状态的.小、常用、..流量
（ 3 ）介质的.低、常用、.高压力和温度
（ 4 ）工作状态下介质的粘度
二．仪表的安装设计
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
安装环境要求：
尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果。
仪表.好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成 U 形，避免水顺着电缆线进入放大器壳内。
仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
仪表管道安装要求：
涡街流量仪表对安装点的上下游直管段有.要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图
