气体涡街流量计可以测量以下介质：压缩空气、氮气、氧气、氢气、氩气、氦气、氯气、天然气、氖气、氪气、瓦斯、液化气、煤气、甲烷、乙炔、一氧化碳、二氧化碳、氨气、石油气、废气
气体涡街流量计DN15/20/25/40/50/65/80/100/125/150/200/250/300/350/400mm相对应管道规格：（1/2"/3/4"/1"/1-1/4"/1-1/2"/2"/2-1/2"/3"/4"/5"/6"/8"/10"/12"/14"/16"）
法兰卡装式气体涡街流量计概述：
法兰卡装式气体涡街流量计实际上就是由法兰卡装式气体涡街流量传感器和显示仪表组成。
法兰卡装式气体涡街流量计将专用法兰焊接在工艺管道上，然后用螺栓、螺母将仪表固定在两个法兰之间。安装简单便捷，成本低。本公司提供专用法兰，不需另行购买安装法兰。
法兰连接式气体涡街流量计概述：
法兰密封面形式为凹凸面，表体法兰为凸面设计，用户需自备的一套管道法兰应为凹面。（如需我们提供配套法兰和螺栓请提前沟通）
气体涡街流量计好高使用压力：因法兰规格不同而异，一般情况下为碳钢法兰耐压1.6MPa。特殊情况下：如需不锈钢法兰、耐压2.5MPa-4.0MPa，可根据测量介质的条件进行定制。
气体涡街流量计输出信号：4-20mA电流输出、涡街脉冲输出。
气体涡街流量计使用环境条件：温度-30℃—+60℃、湿度5%—90%。
气体涡街流量计流量范围：在保证涡街流量计测量精度的前提下，其测量的流速范围为：液体0.3m/s—7m/s、气体3m/s—55m/s。
气体涡街流量计供电电源：根据用户需要分别为直流供电电压12V和24V，现场显示型采用3.6V锂电池供电。
气体涡街流量计通讯接口RS232和RS485、HART协议。
气体涡街流量计防爆型号：EXdIIBT4.
气体涡街流量计分体型传输距离：转换器与二次仪表之间距离不超过1km。（对于分离型）探头与转换器之间不超过200m。
气体涡街流量计工况下流量范围：
|
规格 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
|
流量范围m3/h |
3-21 |
6-40 |
10-80 |
12-180 |
15-275 |
25-458 |
40-730 |
55-1008 |
85-1550 |
140-2566 |
190-3483 |
340-6230 |
700-9000 |
1200-21000 |
1500-25000 |
2000-34000 |
为使流量计的使用性能好佳，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
用户在选型时，应根据管道公称压力、介质好高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
气体涡街流量计优势：
第一：公司的气体涡街流量计是按日本国家标准JIS Z8766：2002《涡街流量计—流量测定方法》，并借鉴日本OVAL公司的产品技术进行设计和制造加工的。产品的可靠性、精确性和稳定性远远高于国内同类产品
第二：我们的气体涡街流量计表体与三角柱一次铸造完成，减少了测量孔因焊接三角柱而产生的变形，提高涡街信号的稳定性。
第三：我们的气体涡街流量计均采用内置式结构，即将测量探头镶入三角柱内国内只有少量的是大口径采用此结构，虽然增加了工艺难度，但却大大提高了产品的抗干扰能力。
第四：气体涡街信号的转换采用数字信号处理技术（DSP）突破了传统的模拟方法处理涡街信号的局限性，提高了涡街信号的检测灵敏度，加强了涡街流量计的抗震性能。
第五：由于采用了上述结构和数字信号处理技术，使得流量计的量程大大扩宽一般情况下可达1：10 ~1：20
选型：
1、选型之前，应先确定被测介质的类型和流量值（可以是估算值），再按表中涡街流量计在测量不同介质时所对应的流量范围，选定涡街流量计的规格。
2、管道内的被测介质流量必须在流量计的流量范围之内，否则不能使用，好佳是处于流量计流量范围的1/2～2/3处。
3、如果实际管道口径大于或小于选定的流量计口径，则应采用收缩管或扩张管变径，以保证流量计的正确使用。
4、依据涡街流量计的用途选取涡街信号输出方式：

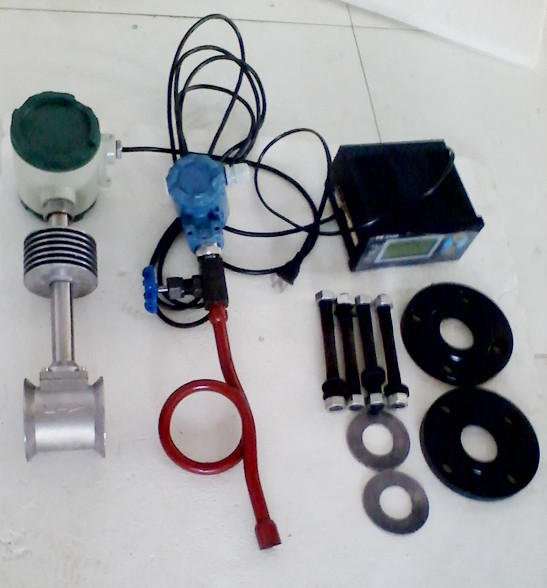

① 当被测介质为可压缩性流体,且现场介质温度、压力变化较大时,建议采用带脉冲信号远传的涡街传感器并配带温压补偿的流量积算仪。压力变送器、温度变送器或Pt100，需要用户另购。
② 流量计安装在环境较好的室内又无需信号远传，只需在现场读取流量值，且流量计安装位置便于操作及数据的读取，建议用户选用电池供电的现场直读式涡街流量计。但流量计若安装在室外且暴露在大气中时，一般不选择电池供电的现场直读式涡街流量计。
③ 当流量计的安装环境较差或安装位置不便于现场读取流量值或集中管理的情况下，建议采用输出脉冲信号的传感器并配流量积算仪，或带4~20mA标准电流输出的涡街变送器。
④ 当需现场观测流量同时又要远传信号的情况下，建议选用现场直读同时带4~20mA输出的涡街变送器。
⑤ 当无需现场读取，只远传输出标准信号的情况下，建议选用带4~20mA标准电流输出的涡街变送器。
5、依据被测介质的温度，选用高温或低温的涡街流量计。250℃—350℃的高温型一般情况下配带散热器。
6、防爆场所选用防爆型涡街流量计。
安装
1、安装要求：
（1）、安装场所的环境温度应符合技术要求。
（2）、安装场所不能有强烈的振动和强磁干扰。当有强烈振动时应采取减振措施。如用减振支撑或吸振软橡胶垫等。
（3）、安装场所应保证安装和维修操作方便。
（4）、安装现场的周围不能充满腐蚀性气体、不能有被水淹没的可能。
（5）、对于现场显示的涡街流量计不能阳光直接照射和暴晒，遇此情况应采取必要的遮光措施。
（6）、涡街流量计上的流向箭头的方向应与管道内流体流动的方向一致。
（7）、测量液体时一定要保证管道处于满管状态。需要垂直安装时，流体应自下向上流动。
（8）、流量计的上游不应设置流量调节阀，而是把流量调节阀放在流量计的下游。
（9）、涡街流量计的上、下游应根据现场的状况配置足够长度的直管段。
A、上游管段情况：为同心收缩管时，要求直管段的长度：上游为15DN,下游为5DN（DN是流量计安装的管道的直径）；
B、上游管段情况：为同心扩大管时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
C、上游管段情况：有一个90°弯头时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
D、上游管段情况：有两个同平面90°弯头时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
E、上游管段情况：有两个不同平面90°弯头时，要求直管段的长度：上游为40DN,下游为5DN（DN是流量计安装的管道的直径）；
F、上游管段情况：为全开阀门时，要求直管段的长度：上游为15DN,下游为5DN（DN是流量计安装的管道的直径）；
G、上游管段情况：为半开阀门时，要求直管段的长度：上游为40DN,下游为5DN（DN是流量计安装的管道的直径）；
H、流量调节阀建议安装在流量计下游10DN以外。
（10）、安装涡街流量计的管道内径应与涡街流量计的内径相同，如不同，应在涡街流量计的上、下游各加一段过渡管，过渡管的长度应符合上述表格中直管段长度的要求。
（11）、在现场安装时，涡街流量计的上、下游直管段长度应满足上表的要求，即使这样按照日本工业标准JIS Z 8766：2002的规定，涡街流量计现场使用的误差比在实验室好少增大0.25％，如果上、下游直管段不能满足要求，则至少增大0.5％或更多，若是直管段与要求相差太多，则有可能无法进行正常测量。
（12）、如果现场的条件不能提供表中所规定的上游直管段长度时，可采取下述措施：
①、对实验室做出的仪表系数进行修正，日本工业标准JIS Z 8766：2002对直管段不足时的附加不确定度做了具体规定，制造加工厂家可以按此规定并根据现场的具体情况，对仪表中原有的仪表系数进行修正。注意：此修正只能由涡街流量计的制造加工厂进行。
②、在涡街流量计上游直管段长度不足，又没有因直管段长度不足而对仪表系数偏移和精度进行修正的有效数据时，可采用在涡街流量计上游加装流动调整器的方法，来消除上游阻流件的影响。流动调整器一般采用单板式流动调整器，此流动调整器需由仪表用户在采购时向制造加工厂家订购。
- 安装方式：
（1）、涡街流量计可以水平安装、垂直安装、倾斜安装，无论流量计怎么安装都要保证表头向上；垂直安装和倾斜安装时，一定要保证介质的流向是由下向上。当需要进行压力或温度补偿时，应另备压力变送器和温度传感器。压力变送器安装位置在流量计的下游3-5DN（DN是管道的直径）处，取压孔直径为6-13mm。温度传感器安装位置在流量计的下游6-8DN（DN是管道的直径）处。
（2）、法兰卡装式涡街流量计在管道上安装时，为确保安装准确可靠，可先将涡街流量计、卡装法兰用螺栓连接后，在将卡装法兰焊接到管道上。为防止焊接时因温度过高造成涡街流量计的损坏，应先点焊，而后把涡街流量计拆下，再进行焊接。
（3）、为了便于维修和检查，可以设置旁路管，旁路管安装在涡街流量计上、下游直管段的外侧，以防止其影响涡街流量计的测量。
（4）、防爆型涡街流量计的安装须按照GB2836.15-2000《爆炸性气体环境用电气设备》第15部分：《危险场所电气安装（煤矿除外）》的有关规定进行。
