XGN66-12高压成套开关柜
● 概述
XGN66-12型固定式封闭开关设备（以下简称开关柜）吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

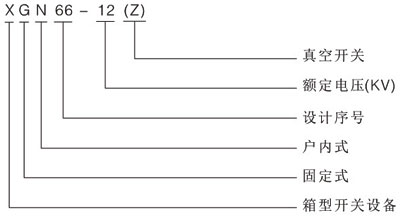

● 型号含义
● 符合标准
GB3906-2006《3~35kV交流金属封闭开关设备》
GB11022-99 《高压开关设备通用技术条件》
IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97《户内交流高压开关柜订货技术条件》
● 正常使用条件
1．周围空气温度上限：+40℃、下限：-10℃。
2．海拔：不超过1000m。
3．相对环境温度：日平均不大于95％，月平均不大于90％。
4．地震：烈度不超过8度。
5．周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。
6．无严重污秽及经常性的剧烈振动。
● 结构介绍
本开关柜柜体采用优质角钢焊接而成；.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全；采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；整柜防护等级IP2X；设备设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；具有可靠的接地系统；门上装有观察窗，可清楚观察到柜内元件地工作状态；操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用；进出线电缆低于柜底前部，方便用户连接。

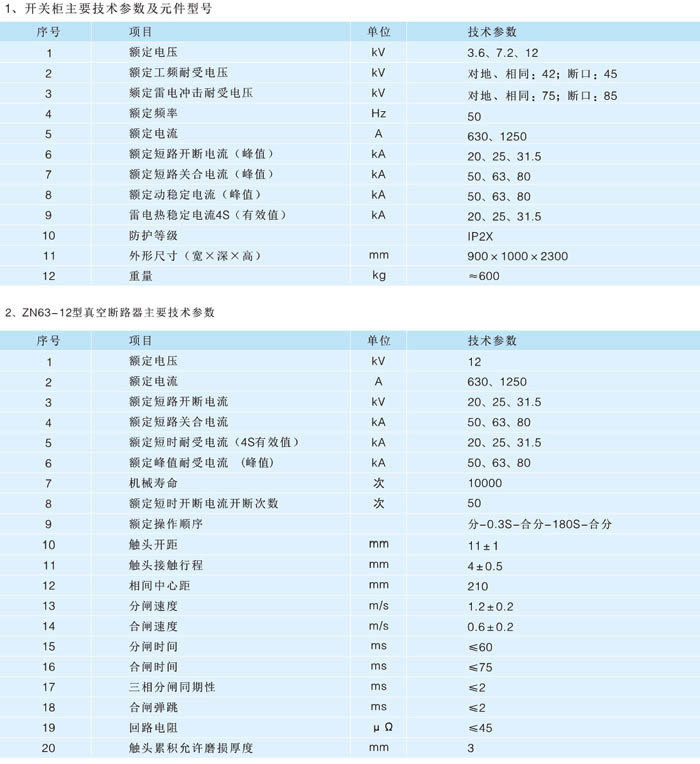

● 主要技术参数

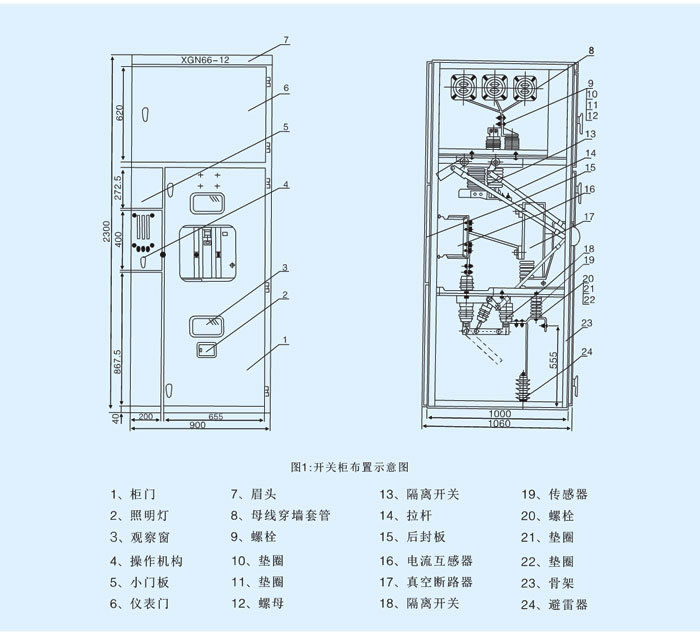

● 产品结构特点

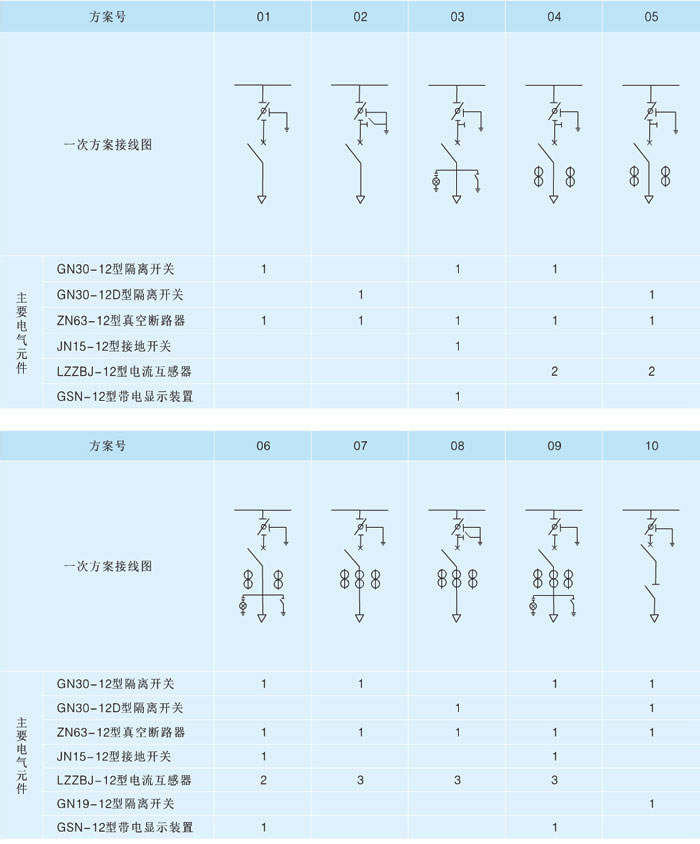

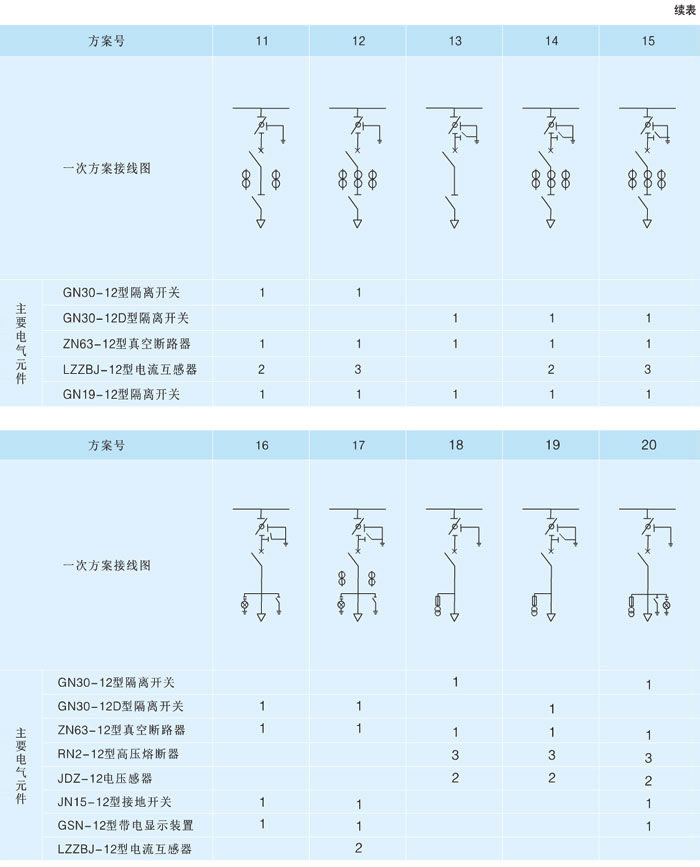

● 一次方案图
