KYN28A-12高压开关柜/中置柜
● 概述
KYN28-12(Z)(GZS1)型恺装抽出式交流金属封闭开关柜系额定电压3kV ,7.2kV,12kV三相交流50Hz的户内成套配电装置。其外壳完全是由复铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，其有很高的书L械强度，有效地保证了产况:的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。主开关可配置ABB公司制造加工的VD4型真空断路器，C3系列固定式负荷开关。同时也可配置多重国产系列真空断路器(如VS1, VH1, VK, ZN28)，以取代国外同类产品，其整柜由仪表室，母线室，手车室和电缆组成。木开关柜能满足GB3906, DL404, IEC-298等标准的要求，并且具有防止误操作断路器、防比带负荷推拉手车、防止带电关合接地开关。
● 型号含义
● 主要用途
用于发电厂送电、电业系统和工矿企业变电所受电、配电，还可以用于频繁启动高压电动机等。
● 正常使用条件
1.海拔高度:不超过1000m,
2.环境温度:上限+40℃，下限一10℃:
3.相对温度:日平均值不大于95%，月平均位不大于90%;
4.饱和蒸汽压:日平均值不大十2.2*10-3MPa，月平均值不大十1.8X 10-3MPa;
5.地震烈度:不超过8度;
6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

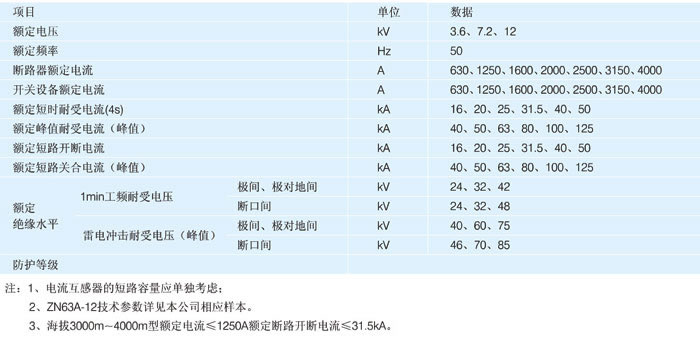

● 主要技术参数

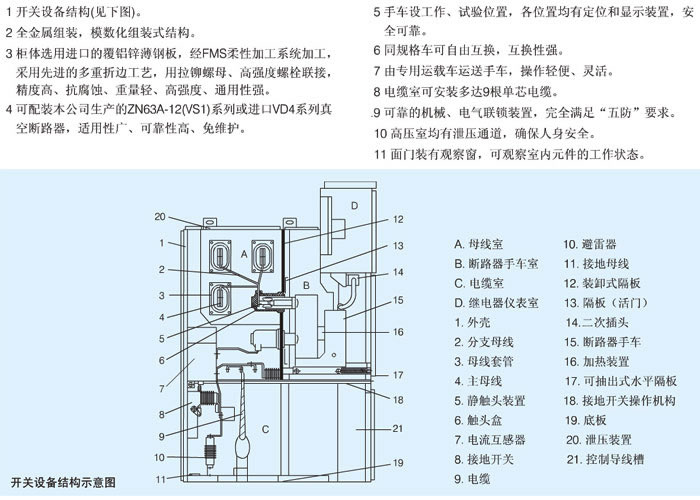

● 产品结构特点

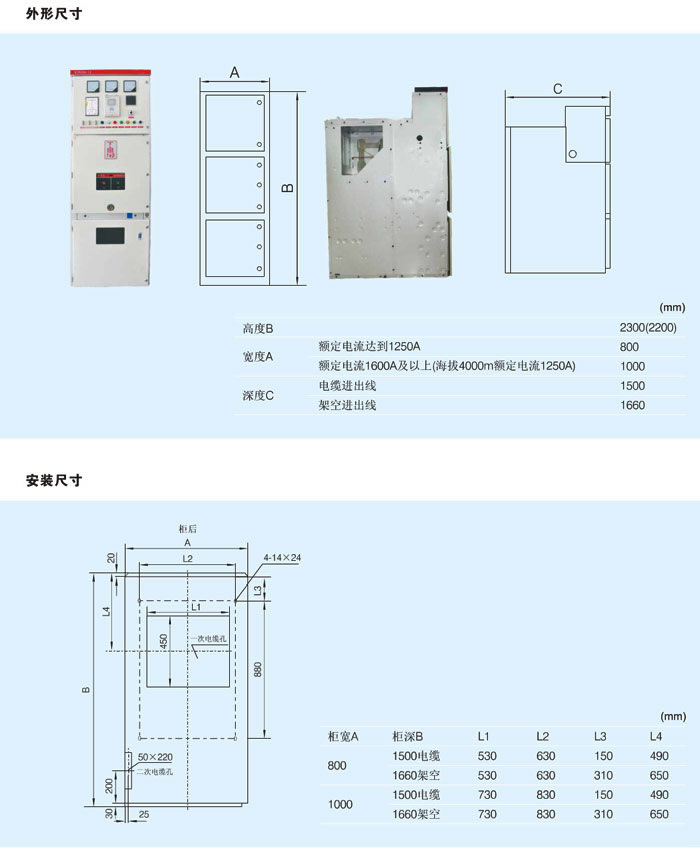

● 外形及安装尺寸

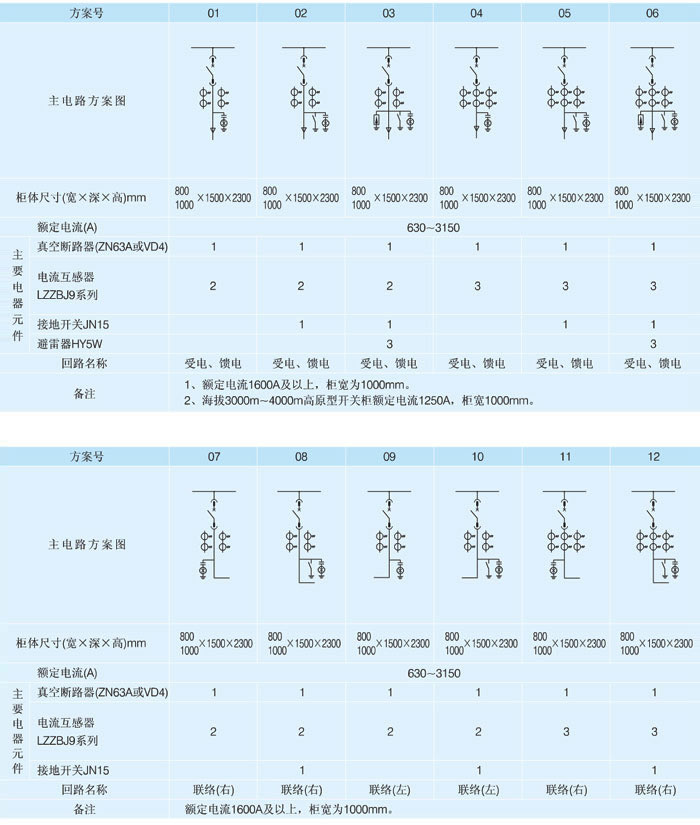

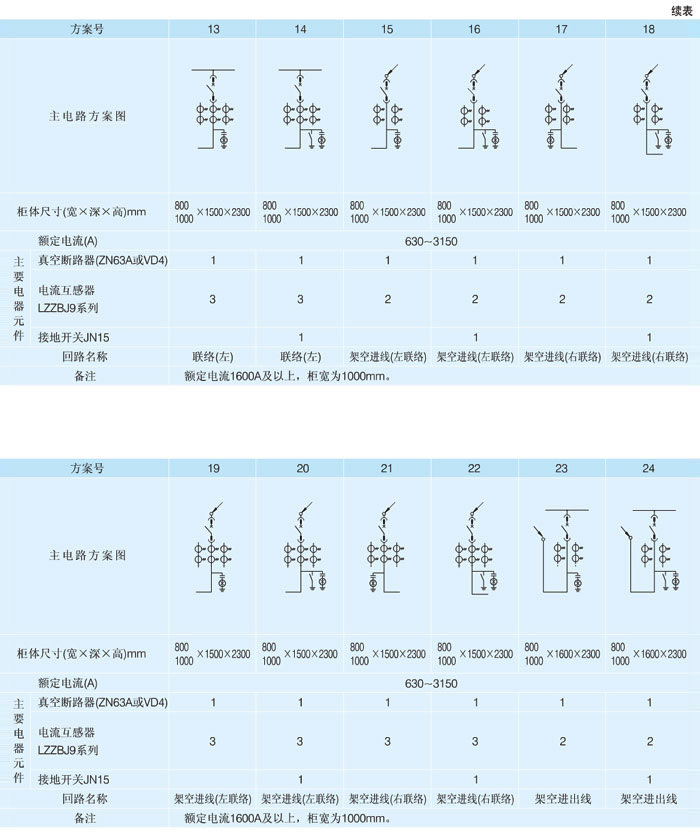

● 一次方案图
