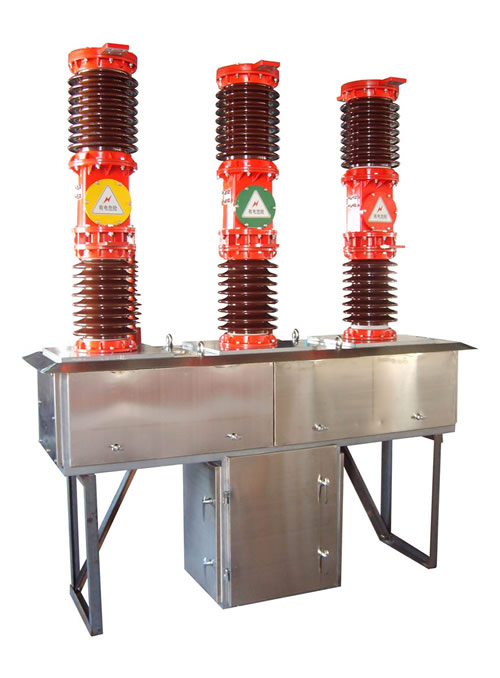

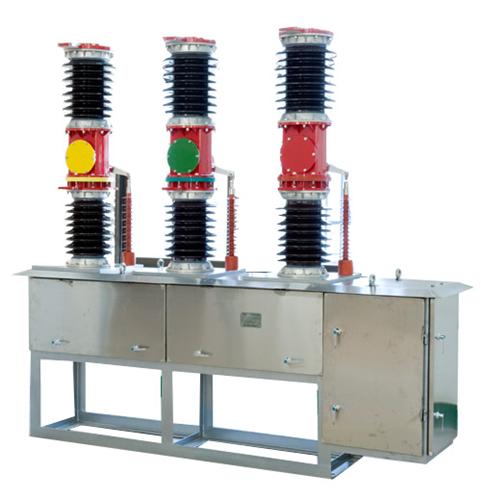

ZW7-40.5型户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国际电工委员会标准的要求。ZW7-40.5系列户外高压真空断路器，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。
● 型号含义
● 符合标准
GB1984《交流高压断路器》
GB11022《高压开关设备和控制设备标准的共同技术要求》
GB311.1-6《高压输变电设备的绝缘配合》
GB763《交流高压电器在长期工作时的发热》
GB2706《交流高压电器动，热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL/T593《高压开关设备的共同订货技术条件》
● 使用环境条件
a.周围空气温度:上限+40℃,下限-30℃；
b.海拔: ≤2000m(若需增高海拔,则额定绝缘水平相应提高)；
c.风压:不超过700Pa(相当于风速34m/s)；
d.振幅:地震烈度8度；
e.污秽等级:Ⅲ级；
f好大日温度度差不超过25℃。
● 主要技术参数

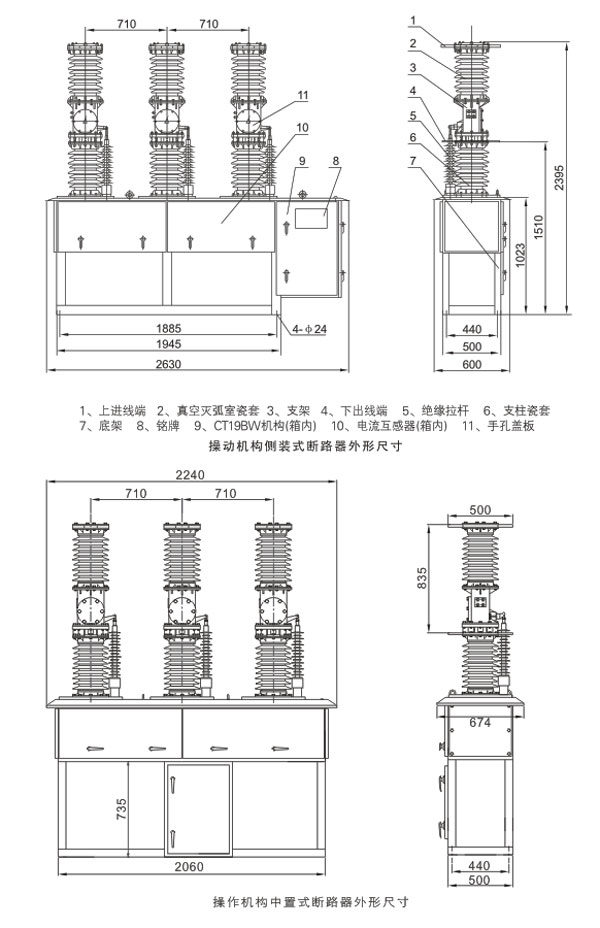

● 外形及安装尺寸
