- 整机体积小，可靠性高，免维护，重量轻，便于安装
- 具有标准继电保护和快速自动重合闸功能

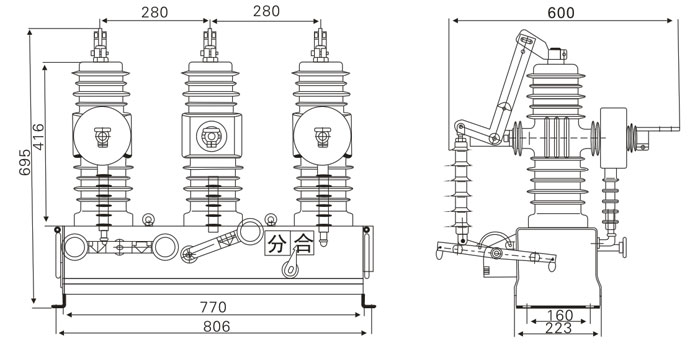

1.智能型户外真空断路器概述：
ZW43-12F型户外智能真空断路器（看门狗）额定电压12kv，50Hz三相交流户外配电设备，该装置主要应用于10kv空架线电网中作为分、合负荷电流、过载电流、短路电流之用，适用于变电站，工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
不但可以作为用户支线责任分界点开关使用，还可以作为变电站出线重合器使用。本说明书详细阐述了分界开关的设备构成、功能和安装方法。
2.引用标准：
2.1分界开关本体部分
GB 1984-2003 交流高压断路器
GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求
DL/T 813-2002 12kV高压交流自动重合器技术条件
GB 1985-2004 高压交流隔离开关和接地开关
GB 3309-1989 高压开关设备在常温下的机械试验
GB 5582-1993 高压电力设备外绝缘污秽等级
GB 311.1-1997 高压输变电设备的绝缘配合
GB 1207-2006 电磁式电压互感器
GB 1208-2006 电流互感器
2.2智能控制装置部分
GB/T 7261-2000 继电器及装置基本试验方法
GB/T 11287-2000 电气继电器 第21部分量度继电器和保护装置的振动、冲击、碰撞和地震试验 第1篇振动试验(正弦)
GB/T 14537-1993 量度继电器和保护装置的冲击与碰撞试验
GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
DL/T 721-2000 配电网自动化系统远方终端
3.使用环境条件：
3.1 周围空气温度：-45℃～+40℃；日温差：日变化不大于25℃；
3.2 海拔高度不超过2000米；
3.3 风速不大于35m/s（相当于圆柱表面上的700Pa）；
3.4 覆冰厚度不超过10mm；
3.5 日照强度不大于1000W/m2；
3.6 污秽等级不超过GB 5582的Ⅳ级；
3.7 地震裂度不超过8级；
3.8 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所；
如产品使用条件超出以上规定，由用户与制造厂协商确定。
4.产品型号及含义：
5.技术参数：
断路器技术参数
|
序 号 |
项 目 |
单 位 |
数 值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
工频耐压1min 相间、对地/断口 |
kV |
42/48 |
|
5 |
雷电冲击耐受电流（峰值） 相间、对地/断口 |
kV |
75/85 |
|
6 |
额定短路开断电流 |
kA |
20 |
|
7 |
额定短路关合电流（峰值） |
kA |
50 |
|
8 |
额定峰值耐受电流 |
kA |
50 |
|
9 |
4S短时耐受电流 |
kA |
20 |
|
10 |
额定操作循环 |
|
分－0.3s－合分－180s－合分 |
|
11 |
额定短路电流开断次数 |
次 |
30 |
|
12 |
机械寿命 |
次 |
10000 |
|
13 |
机构电机控制电压 |
V |
AC/DC220 |
|
14 |
二次回路1min工频耐压 |
KV |
2 |
断路器机械技术参数：
|
序 号 |
参数名称 |
单 位 |
数 据 |
|
1 |
触头开距 |
mm |
9±1 |
|
2 |
触头超行程 |
mm |
2.5±0.5 |
|
3 |
分闸速度 |
m/s |
1.2±0.2 |
|
4 |
合闸速度 |
m/s |
0.6±0.2 |
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
6 |
相间中心距离 |
mm |
340±1.5 |
|
7 |
三相分合闸不同期性 |
ms |
≤2 |
|
8 |
各相导电回路电阻 |
μΩ |
不带隔离≤80，带隔离≤120 |
|
9 |
合闸时间 |
ms |
25-45 |
|
10 |
分闸时间 |
ms |
20-45 |
|
11 |
重量 |
Kg |
140 |
