自动焊管生产线带钢卷管设备供应
HG63F高精度高频焊管生产线用于生产直径为Φ20-Φ63mm,壁厚为0.8-2mm的高频焊钢管,还可以生产相应带钢宽度的方矩型管20x20-50x50mm。
二、原材料、成品、工艺、及用户配置简介
1、适应材料：
（1） 热轧或冷轧带钢（符合GB700-88或GB1591-88）
（2） 材质：低碳钢、低合金钢δs≤345Mpa δb≤610Mpa
（3） 带钢厚度：0.8-2mm（符合GB708-88）
（4）钢带宽度：62-200mm（±0.2mm）
（5）钢带内径：Φ280-Φ460mm
（6）钢卷外径：Φ600-Φ1000mm
（7）卷重：2000Kg
2、加工钢管尺寸范围：
（1）外型：Φ20-Φ63mm20x20-50x50mm
（2）壁厚：0.8-2mm
（3）长度：4-12M
3、产品（钢管）生产工艺流程
原料（带钢卷）→放料→钢带首尾剪切及对焊→储料仓→被动矫平→成型轧制→高频焊接→去除焊缝毛刺→冷却→定径→粗矫直→定尺切断→收集
4、产品精度：外径公差±0.5mm
5、配置高频设备：150KW

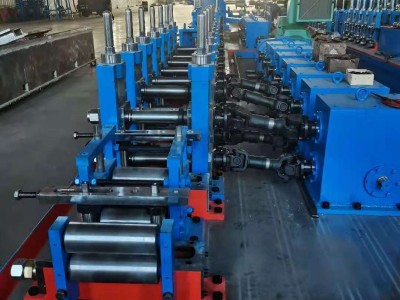

以带钢为原料，经开卷、成型、高频焊接、解决焊瘤、定径、校直、切断等一系列制管工序制造出圆钢管或各样式一行钢管的成套设备。采用辊式成型将带钢冷弯加工成圆坯，通过高频感应加热将焊缝挤压形成圆管，在经过定径加工生产出各样式标准规格的圆管、方矩形管。
