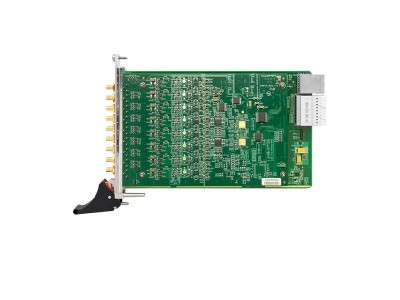

100MS/s12/14/16位8通道同步采样，50MHz模拟带宽，与Labview无缝连接，提供图形化API函数
指标参数
|
AD模拟量输入 |
ADC分辨率 |
12Bit（PXIe8582）/14Bit（PXIe8584）/16Bit（PXIe8586） |
|
|
输入通道 |
8路单端 |
||
|
输入量程 |
±5V、±1V |
||
|
采样率 |
高达100MHz |
||
|
采样方式 |
同步采样 |
||
|
存储器深度 |
板载2GB内存 |
||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
触发源 |
软件触发、模拟触发、数字信号触发、 同步信号触发[TRIG0..7] |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ（50Ω可定制） |
||
|
模拟带宽 |
50MHz (-3*典型值) |
||
|
时钟源 |
内部时钟、外部时钟 |
||
高速数字化仪具有多种现代名称，如紧凑型数字化仪、紧凑型波器、PXI、AXI 或多通道数据采集系统；所有这些均是基于替代外形（通常是紧凑型）的不同采集系统术语。它们由通过模数转换器 (ADC) 捕获类似示波器的电波形组成，这些电波形存储在快速 DDR 存储器中，通过 CPU 或 FGPA 上的局部测量系统或用户界面进行处理以进行*终分析。使用高速数字化仪的常见应用是：
物理大类和研究设施
脉冲功率、核物理、定向能与远程测试、凝聚态物理、原子、分子和光物理
自动化测试设备与系统
制造与服务、汽车雷达、半导体、5G、WiFi 6、mmWave、UWB 等
