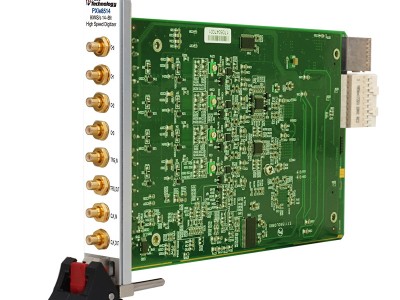

PXIe8504\8514 是 4 通道 14 位 40MS/s、80MS/s 采样数字化仪，专为输入信号高达20M/40M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB 的板载内存。 PXIe8504\8514 配备了 14 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。
指标参数
|
AD模拟量输入 |
ADC分辨率 |
14位（Bit） |
|
|
输入通道 |
4路单端 |
||
|
输入量程 |
±5V、±1V |
||
|
采样率 |
高达40MS/s（PXIe8504）/80MS/s（PXIe8514） |
||
|
采样方式 |
同步采样 |
||
| 存储器深度 | 板载2GB 内存 | ||
|
校准方式 |
软件自动校准 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
触发源 |
软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步） |
||
|
ATR输入源 |
从AI0~AI3的任一通道输入 |
||
|
触发源输入范围 |
ATR输入范围 |
同AD量程 |
|
|
DTR输入范围 |
标准TTL电平 |
||
|
输入阻抗 |
1MΩ（50Ω可定制） |
||
|
带宽 |
20MHz（PXIe8504）/40MHz（PXIe8514） |
||
|
时钟源 |
板载时钟、外部10M、PXICLK_10M、PXIECLK_100M、外时钟 |
||
|
外时钟输入范围 |
PXIe8504：10MHz~40MHz，幅值为2Vpp~5Vpp PXIe8514：10MHz~80MHz，幅值为2Vpp~5Vpp |
||
|
数据存储 |
可搭配PXIe-SSDM2X存储模块实现高达640MB/s实时数据流盘 |
||
采集IEPE传感器的设备一般分2种，
1、数据采集卡即IEPE数据采集卡，直接带恒流源激励，BNC或SMB直接对接传感器，激励带采集一体，这样的设备一般都是高精度24位，高采集200K以上比如我公司的USB8812、USB8814，PCI8814、PXI8814等设备只是总线方式不一样，功能都一样，直接带激励采集
2、另一种方式是 需要提供一个恒流源，如我公司SIT-IEPE恒流源，可以直接接传感器，输出为标准0-5V或0-10V电压输出，可直接接普通数据采集卡
