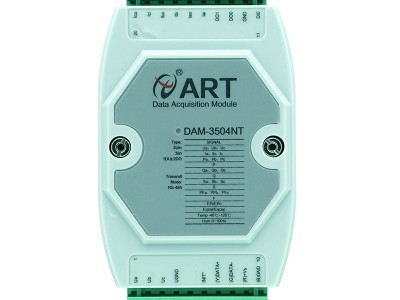

DAM-3504N(T)为三相多功能交流电量采集模块，可内置互感器，也可外置互感器，带有1路数字量输入、2路数字量输出，RS485通讯接口，带有标准Mo*usRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
指标参数
|
模拟量输入 |
|
|
输入通道 |
3路电流通道、3路电压通道 |
|
输入类型 |
电压输入，电流输入 |
|
电压量程（有效值） |
默认400V（可定制，好大500V） |
|
电流量程（有效值） |
内置互感器：默认5A（可定制1A） 外置互感器：默认5A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A） |
|
输出参数 |
相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、正向有功电度、正向无功电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数、湿度（仅T模块支持）、温度（仅T模块支持） 见1.5不同尾缀对比说明 |
|
采集信号 |
采集信号为电网标准交流信号，频率不超过65Hz |
|
采样速率 |
10sps |
|
分辨率 |
16位 |
|
采集精度 |
±0.2% |
|
电流互感器 |
电流互感器，见1.6互感器说明 |
|
能量 |
带能量存储功能 |
|
二次互感 |
带二次互感功能 |
|
隔离电压 |
2500VRMS(浪涌保护电压) |
|
数字量输入 |
|
|
输入通道 |
1路TTL输入 |
|
输入通道电压 |
逻辑电平0：0~+1V（好大） 逻辑电平1：+3V～+5V |
|
数字量输出 |
|
|
通道数量 |
2路单端数字量输出 |
|
数字量输出 |
集电极开路输出 好大负载电压30V，每通道好大负载电流100mA |
|
其他 |
|
|
通讯接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
数据传输速率 |
<10Hz |
|
看门狗 |
内置看门狗 |
|
供电电压 |
+10V～30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.75W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-20℃～＋85℃ |
